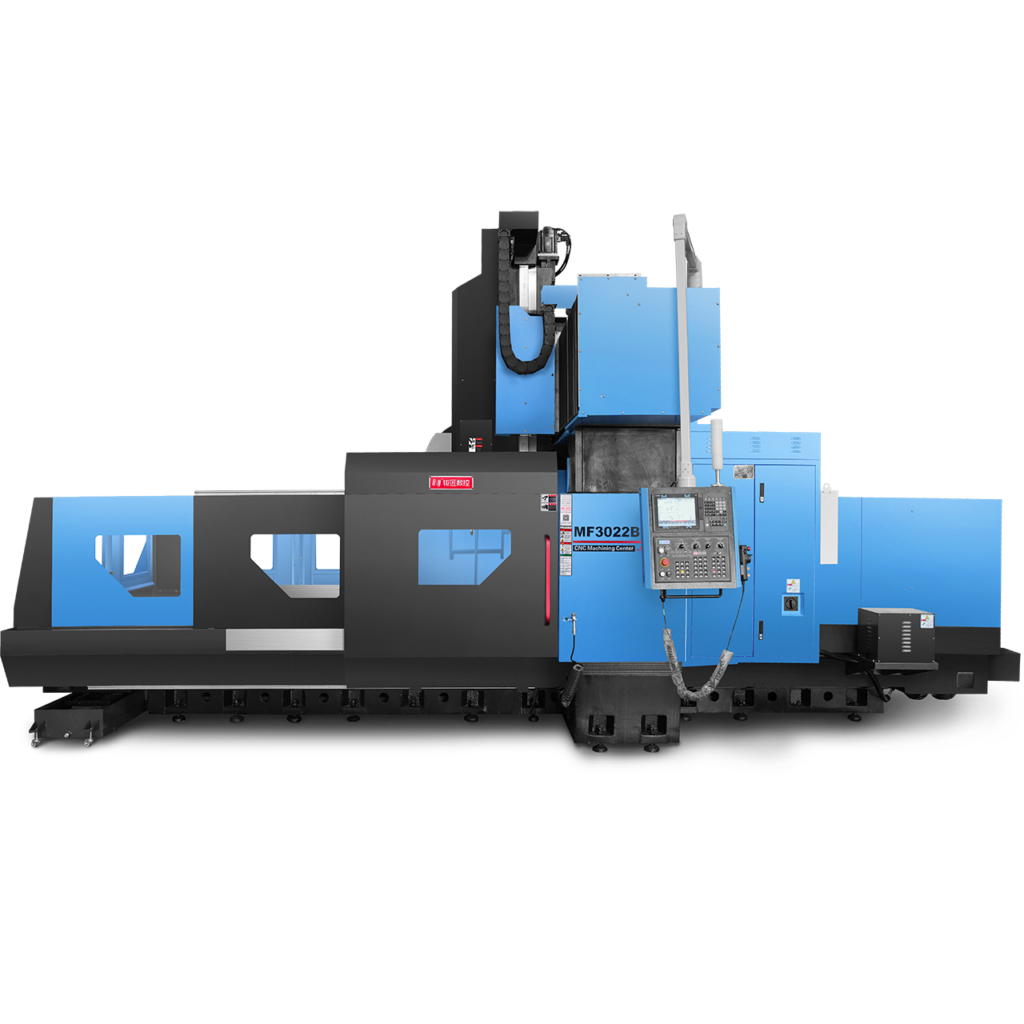

MF3022B-龙门加工中心

X/Y/Z 行程:3000/2200/1000mm

工作台尺寸:3000*1800 mm

最大工作负重:9000 kg

主轴锥孔:BT50

主轴转速:6000rpm

松刀方式:气动松刀

刀库容量:24T

控制系统:三菱M80B控制系统

X/Y/Z轴快递位移:12000/12000/10000mm/min

切削进给率:6000mm/min

定位精度:±0.005/300

外形尺寸:8200×5000×4100

机床重量:28T

电力需求:40KVA

  • 产品详情
  • 可选配置

MF3022B(三菱M80B系统+皮带式BT50主轴)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 3000
Y轴行程(含换刀行程) Y-axis travel mm 2200
Z轴行程 Z-axis travel mm 1000
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 200-1200
主轴中心至立柱距离 mm 375
两立柱内侧中间距离 Gantry width (inside) mm 2200
工作台面到横梁距离 Distance from table top to beam mm 1395
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 3000×1800
工作台最大承重 Maximum load  kg 9000
T型槽(尺寸*槽数*间距) T-slot mm 9-22-180
主轴Spindle
主轴转速 Spindle Speed rpm 6000
主轴功率 Spindle motor power KW 18.5
主轴锥孔 Spindle taper hole BT50
主轴套筒外径 Outside diameter of spindle sleeve mm Φ190
松刀方式 Unlock tool way 气动松刀
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000/12000/10000
切削进给率 Cutting feed rate mm/min 6000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 8200×5000×4100
机床重量 Machine weight T 28
电力需求(功率/电流) Power requirement KVA 40

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

MF3022B(三菱M80B系统+皮带式BT50主轴)机型可选配置(收费)

序号 配件名称  产品型号 数量 备  注
1 ¨要选配BT50刀库 机械臂BT50-24T 1套
2 ¨要选配齿轮箱 1套
3 ¨要选配手动90角度头 BT50-90 1套
4 ¨要选配自动90角度头 BT50-90 1套
5 ¨要选配手持式折光仪 0-60 1个
6 ¨要选配锁刀扳手 C42专用扳手 1个
7 ¨要选配锁刀座 BT50-C42锁刀座(带卡位) 1个
8 ¨要选配精密刀头 BT50-C42-110mm(带卡位) 1个
9 ¨要选配精密弹簧夹 C42  6/8/10/12/16/20 各1个
10 ¨要选配 组合压板 M20 1套
