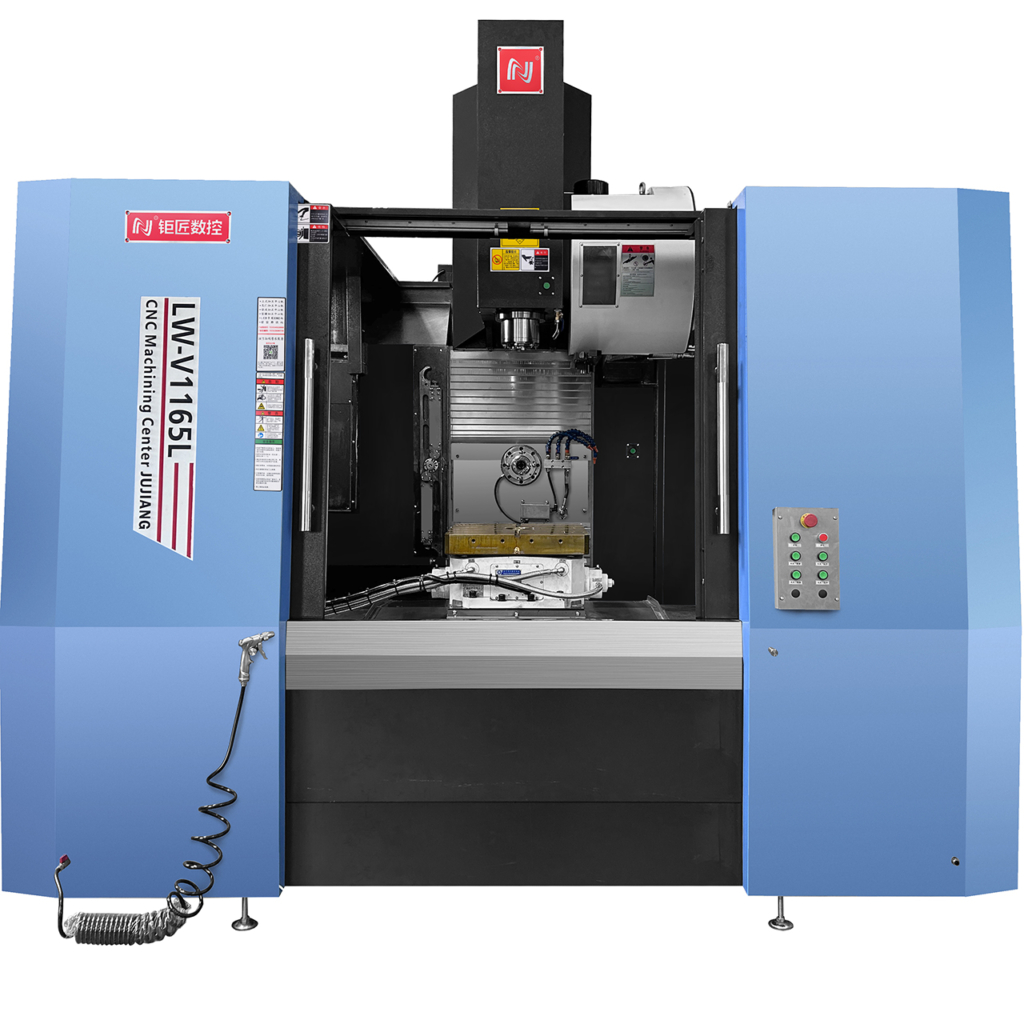

LWV1165L（发那科5包系统+直联式BT40主轴+直联式BT40主轴+刀臂式24T立式刀库+刀臂式24T卧式刀库）技术参数
| 序号 | 机床名称：立卧两用加工中心 | 产品型号LWV1165L | 数量 | 备 注 |
| 一、主要配置 | ||||
| 1 | 机身材质 | HT300机体 | 1台 | 钜匠 |
| 2 | 钣金型式 | 全罩式钣金 | 1套 | 钜匠 |
| 3 | 控制系统 | 发那科5包控制系统 | 1套 | 发那科 |
| 4 | X/Y/Z1/Z2轴丝杆 | X/Y/Z1/Z2：4012/4012/4012/4012精密级丝杆 | 4条 | 上银/银泰 |
| 5 | 三轴线轨 | X/Y/Z：RG45/RG45/RG45精密级线轨 | 6条 | 上银/银泰 |
| 6 | X/Y/Z1/Z2轴伺服及驱动 | 发那科XYZ1Z2：biS22-3000/biS22-3000/
biS22B-3000 /biSc22B-2000 |
4套 | 发那科 |
| 7 | 主轴 | 卧：BT40—φ140—12000rpm | 1条 | 台湾DEJo/睿莹 |
| 8 | 立：BT40—φ150—12000rpm | 1条 | 台湾DEJo/睿莹 | |
| 9 | 主轴驱动及电机 | 卧：biI8/12000—B SP | 1套 | 发那科 |
| 10 | 立：biI8/12000—B SP | 1套 | 发那科 | |
| 11 | 丝杆轴承 | 30TAC/30TAC/30TAC配对轴承 | 8对 | FAG/NSK/NACHI |
| 12 | 刀库 | 立式刀库:24T刀臂式 | 1个 | 德速/冈田/古田 |
| 13 | 卧式刀库:24T刀臂式 | 1个 | 德速/冈田/古田 | |
| 14 | 排屑机 | 双螺旋排削机 | 1套 | 钜匠 |
| 15 | 转台 | HCT470液压四等分500X500转台 | 1套 | 潭洲 |
| 16 | 液压站 | 1套 | 嘉沵 | |
| 二、随机附件及技术文件 （说明：必须用到附件） | ||||
| 1 | 电源线 | 4×10mm²电缆线 | 5米 | |
| 2 | SD卡、读卡器 | 各1个 | ||
| 3 | 工具箱 | 1个 | 不包含内容 | |
| 4 | 装箱单 | 1份 | ||
| 5 | 合格证明书 | 1份 | ||
| 6 | 系统使用说明书（电子档） | 1份 | ||
| 7 | 编程说明书（电子档） | 1份 | ||
| 8 | 安装调试验收单 | 1份 | ||
| 9 | 机床日常保养及注意事项 | 1份 | ||
| 三、客户选配配置 | ||||
| 型号 | model | 单位（unit） | |
| 行程Travel | |||
| X轴行程(转台左右移动) | X-axis travel | mm | 1100 |
| Y1轴行程(鞍座前后移动) | Y1-axis travel | mm | 700 |
| Y2轴行程(卧式主轴箱上下移动) | Y2-axis travel | mm | 500 |
| Z1轴行程（立式主轴箱上下） | Z1-axis travel | mm | 540 |
| Z2轴行程（鞍座前后移动） | Z2-axis travel | mm | 700 |
| 立式主轴中心至卧式主轴端面 | Distance from vertical spindle center to horizontal spindle end face | mm | 655 |
| 立式主轴端面至工作台面距离 | Distance from vertical spindle end face to workbench surface | mm | 150-690 |
| 卧式主轴中心线至工作台面距离 | Distance from horizontal spindle centerline toworkbench surface | mm | 50-550 |
| 卧式主轴端面至工作台中心线距离 | Distance from the end face of the horizontal spindle to the centerline of the workbench | mm | 305-1005 |
| 立式主轴中心线到立柱线轨距离 | Distance from spindle center to column rail | mm | 797 |
| 工作台Worktable | |||
| 工作台尺寸 | Worktable size | mm | 500x500 |
| 工作台最大承重 | Worktable maximum load | kg | 700 |
| T型槽 | Worktable T-slot | mm | 5-18-100 |
| 最小设定角度 | Minimum setting angle | Deg. | 90° |
| 累计分割精度 | Accumulated segmentation accuracy | Sec. | 4″ |
| 重复精度 | Repeatability | Sec. | ±1″ |
| 最大回转直径 | Maximum turning diameter | mm | 1210 |
| 主轴Spindle | |||
| 主轴转速(立式/卧式) | Spindle Speed | rpm | 12000/12000 |
| 主轴功率(立式/卧式) | Spindle motor power | KW | 7.5/7.5 |
| 主轴锥孔(立式/卧式) | Spindle taper hole | BT40-φ150/
BT40-φ140 |
|
| 主轴弹簧夹头(立式/卧式) | Spindle collet chuck | C32/C32 | |
| 松刀方式(立式/卧式) | Unlock tool way | 气动增压油缸打刀/气动增压油缸打刀 | |
| 夹臂式刀库Tool magazine | |||
| 立式刀库容量 | Tool magazine Capacity | T | 24 |
| 卧式刀库容量 | Tool magazine Capacity | T | 24 |
| 进给率Federate | |||
| X/Y/Z1/Z2轴快递位移 | Ted X/Y/Z1/Z2 axis express displacement | mm/min | 36000 |
| 切削进给率 | Cutting feed rate | mm/min | 12000 |
| 精度Accuracy | |||
| 定位精度 | Pointing accuracy | mm | ±0.003/300 |
| 重复定位精度 | Repeat ability accuracy | mm | ±0.002/300 |
| 机床信息Machine information | |||
| 机床外形尺寸 | Machine dimension (L×W×H) | mm | 3300*3300*2800 |
| 机床重量
|
Machine weight | kg | 7000 |
| 电力需求（功率/电流） | Power requirement | KVA | 25 |
