立式加工中心/

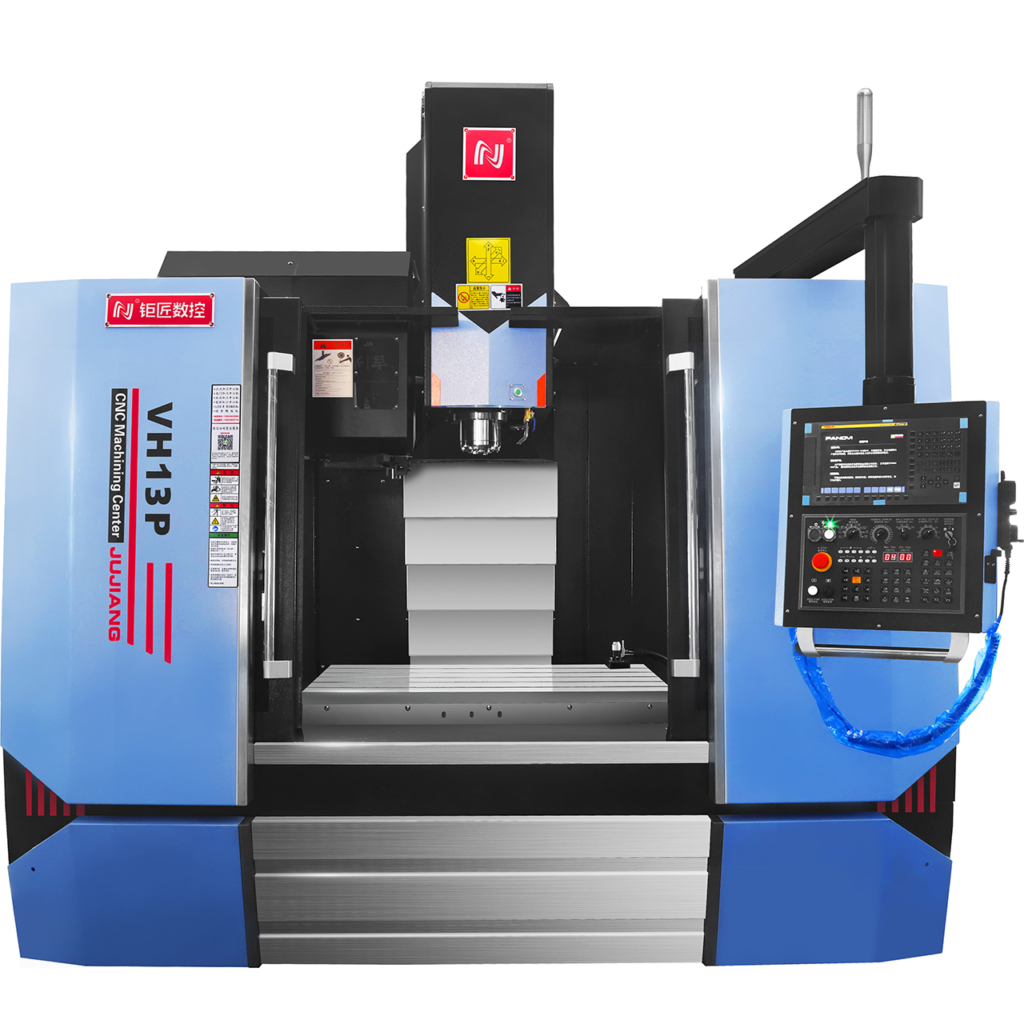

VH13P-高速立式铣削中心

X/Y/Z 行程:1300/700/700mm

工作台尺寸:1500*700 mm

最大工作负重:1000 kg

主轴锥孔:BT40-φ150

主轴转速:15000rpm

松刀方式:气动增压油缸打刀

刀库容量:24T

控制系统:发那科3包控制系统

X/Y/Z轴快递位移:30000/30000/30000mm/min

切削进给率:15000mm/min

定位精度:±0.003/300

外形尺寸:3400×3200×3200

机床重量:10800kg

电力需求:35KVA

  • 产品详情
  • 可选配置

VH13P(发那科3包+直联式BT40主轴+刀臂式24T刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1300
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 700
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 110-810
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 750
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1500×700
最大承重 Maximum load  kg 1000
T型槽 T-slot mm 5-18-125
主轴Spindle
主轴转速 Spindle Speed rpm 15000
主轴功率 Spindle motor power KW 11
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 30000/30000/30000
切削进给率 Cutting feed rate mm/min 15000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 3400*3200*3200
机床重量



Machine weight kg 10800
电力需求(功率/电流) Power requirement KVA 35

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(涡轮蜗杆) 本体FHR255电机+驱动 1套
3 ¨要选配五轴(涡轮蜗杆) 本体FHR320电机+驱动 1套
4 ¨要选配五轴(谐波齿轮) 本体JS210电机+驱动 1套
5 ¨要选配五轴(谐波齿轮) 本体JS255电机+驱动 1套
6 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
7 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
8 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
9 ¨要选配四轴(本体) 本体HR255,驱动+电机 1套
10 ¨要选配四轴(本体+圆盘尾座) 本体HR255,驱动+电机,圆盘尾座RTH255,L块,桥板 1套
11 ¨要选配四轴(本体+顶尖尾座) 本体HR255,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
12 ¨要选配四轴(本体) 本体HR320,驱动+电机 1套
13 ¨要选配四轴(本体+圆盘尾座) 本体HR320,驱动+电机,圆盘尾座RTH320,L块,桥板 1套
14 ¨要选配四轴(本体+顶尖尾座) 本体HR320,驱动+电机,TJ320顶尖尾座,卡盘法兰 1套
15 ¨要选配平口钳 6寸 1个
16 ¨要选配折光仪 手持式0-60 1个
17 ¨要选配 锁刀扳手 C32专用 1把
18 ¨要选配锁刀座 BT40带卡位锁刀座 1个
19 ¨要选配精密刀头 BT40-C32-105(带卡位) 1个
20 ¨要选配精密弹簧夹 C32    3/4/6/8/10/12/16 各1个
21 ¨要选配U盘 1个
22 ¨要选配 组合压板 M16组合压板 1套
