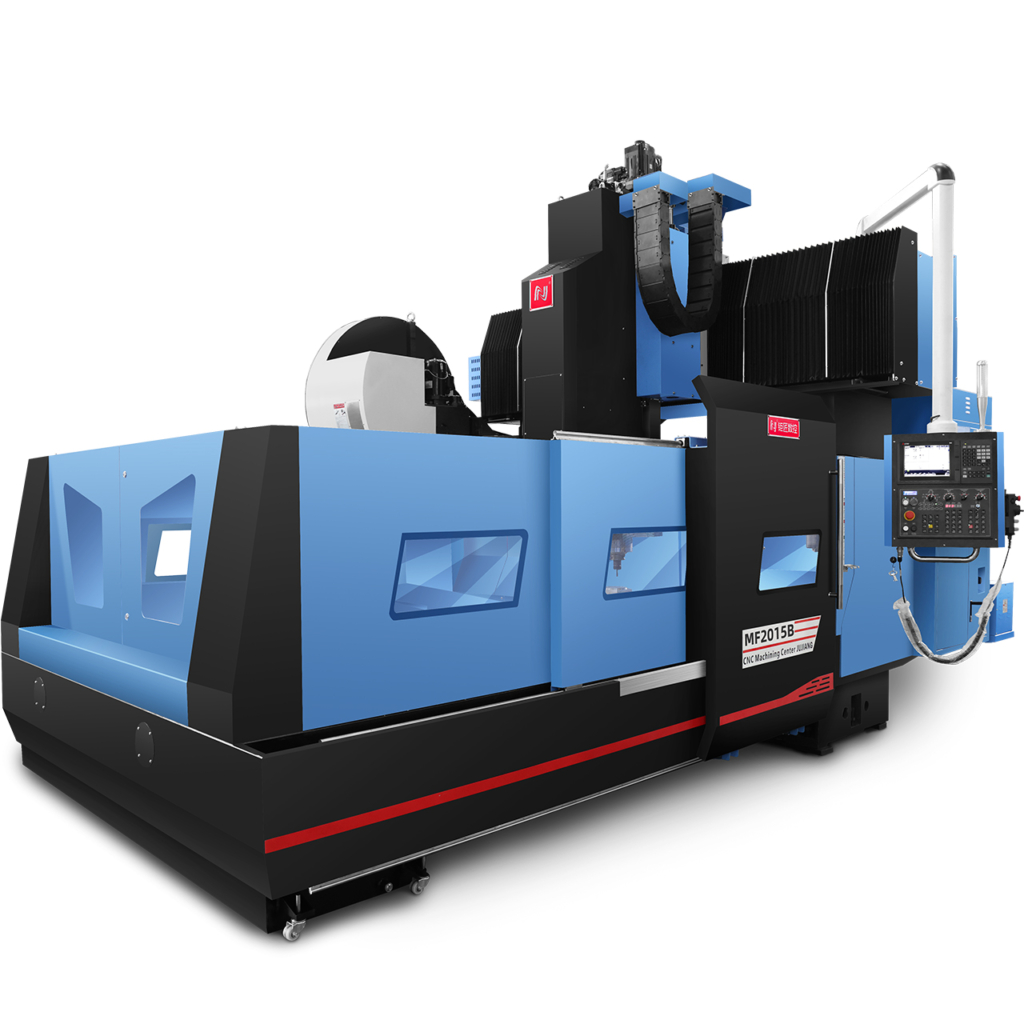

MF2015B技术参数（发那科5包控制系统+皮带式BT50主轴）
| 型号 |
model |
单位（unit) |
|
| 行程Travel |
| X轴行程 |
X-axis travel |
mm |
2000 |
| Y轴行程 |
Y-axis travel |
mm |
1700 |
| Z轴行程 |
Z-axis travel |
mm |
800 |
| 主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
mm |
200-1000 |
| 两立柱内侧中间距离 |
Gantry width （inside) |
mm |
1500 |
| 工作台面到横梁距离 |
Distance from table top to beam |
mm |
1100 |
| 工作台Worktable |
| 工作台尺寸 |
Worktable size (L×W) |
mm |
2200×1400 |
| 最大承重 |
Maximum load |
kg |
5000 |
| T型槽 |
T-slot |
mm |
7-22-200 |
| 主轴Spindle |
| 主轴转速 |
Spindle Speed |
rpm |
6000 |
| 主轴功率 |
Spindle motor power |
KW |
18.5 |
| 主轴锥孔 |
Spindle taper hole |
|
BT50 |
| 主轴弹簧夹头 |
Spindle collet chuck |
|
C42 |
| 主轴套筒外径 |
Outside diameter of spindle sleeve |
mm |
Φ190 |
| 松刀方式 |
Unlock tool way |
|
气动增压油缸打刀 |
| 进给率Federate |
| X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
12000 |
| 切削进给率 |
Cutting feed rate |
mm/min |
8000 |
| 精度Accuracy |
| 定位精度 |
Pointing accuracy |
mm |
±0.005/300 |
| 重复定位精度 |
Repeat ability accuracy |
mm |
±0.003/300 |
| 机床信息Machine information |
| 机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
5900*4000*4200 |
| 机床重量 |
Machine weight |
T |
18 |
| 电力需求（功率/电流） |
Power requirement |
KVA |
35 |
由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知。
如蒙惠顾时，请确认规格是否变更！
MF2015B技术参数（发那科5包控制系统+皮带式BT50主轴）
Technical Parameters
| 型号 |
model |
单位（unit) |
|
| 行程Travel |
| X轴行程 |
X-axis travel |
Mm |
2000 |
| Y轴行程（含换刀行程） |
Y-axis travel |
Mm |
1600 |
| Z轴行程 |
Z-axis travel |
Mm |
800 |
| 主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
Mm |
200-1000 |
| 两立柱内侧中间距离 |
Gantry width （inside) |
Mm |
1500 |
| 工作台面到横梁距离 |
Distance from table top to beam |
Mm |
1020 |
| 工作台Worktable |
| 工作台尺寸 |
Worktable size (L×W) |
Mm |
2200*1300 |
| 工作台最大承重 |
Maximum load |
Kg |
5000 |
| T型槽（尺寸*槽数*间距） |
T-slot |
Mm |
22*7*180 |
| 主轴Spindle |
| 主轴转速 |
Spindle Speed |
Rpm |
6000 |
| 主轴功率 |
Spindle motor power |
KW |
22 |
| 主轴锥孔 |
Spindle taper hole |
|
BT50 |
| 主轴套筒外径 |
Outside diameter of spindle sleeve |
Mm |
φ190 |
| 松刀方式 |
Unlock tool way |
|
油压 |
| 进给率Federate |
| X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
12000 |
| 切削进给率 |
Cutting feed rate |
mm/min |
8000 |
| 精度Accuracy |
| 定位精度 |
Pointing accuracy |
mm |
0.01 |
| 重复定位精度 |
Repeat ability accuracy |
mm |
0.005 |
| 机床信息Machine information |
| 机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
5600*3200*4200 |
| 机床重量 |
Machine weight |
T |
19.5 |
| 电力需求（功率/电流） |
Power requirement |
KVA |
35 |
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知，
如蒙惠顾时，请确认规格是否变更！
MF2015B（三菱M80B+皮带式BT50主轴）技术参数Technical Parameters
| 型号 |
model |
单位（unit) |
|
| 行程Travel |
| X轴行程 |
X-axis travel |
mm |
2000 |
| Y轴行程 |
Y-axis travel |
mm |
1700 |
| Z轴行程 |
Z-axis travel |
mm |
800 |
| 主轴端面至工作台面距离 |
Distance from guide plane to spindle center |
mm |
200-1000 |
| 两立柱内侧中间距离 |
Gantry width （inside) |
mm |
1500 |
| 工作台面到横梁距离 |
Distance from table top to beam |
mm |
1100 |
| 工作台Worktable |
| 工作台尺寸 |
Worktable size |
mm |
2200X1400 |
| T型槽 |
Maximum load |
mm |
7-22-200 |
| 最大承重 |
Maximum load |
kg |
5000 |
| 主轴Spindle |
| 主轴转速 |
Spindle Speed |
rpm |
6000 |
| 主轴功率 |
Spindle motor power |
KW |
18.5Kw |
| 主轴锥孔 |
Spindle taper hole |
|
BT50-φ190 |
| 主轴弹簧夹头 |
Spindle collet chuck |
|
C42 |
| 松刀方式 |
Unlock tool way |
|
气动增压油缸打刀 |
| 刀臂式刀库Tool magazine |
| 刀库容量 |
Tool magazine Capacity |
T |
24 |
| 进给率Federate |
| X/Y/Z轴快递位移 |
Ted X/Y/Z axis express displacement |
mm/min |
12000 |
| 切削进给率 |
Cutting feed rate |
mm/min |
8000 |
| 精度Accuracy |
| 定位精度 |
Pointing accuracy |
mm |
±0.005/300 |
| 重复定位精度 |
Repeat ability accuracy |
mm |
±0.003/300 |
| 机床信息Machine information |
| 机床外形尺寸 |
Machine dimension (L×W×H) |
mm |
6200*4300*4200 |
| 机床重量 |
Machine weight |
kg |
18000 |
| 电力需求（功率/电流） |
Power requirement |
KVA |
35 |
※由于本公司不断改进产品，因此本公司保留随时更改设计及规格和配置的权利且不另行通知。
如蒙惠顾时，请确认规格是否变更！
