卧式加工中心/

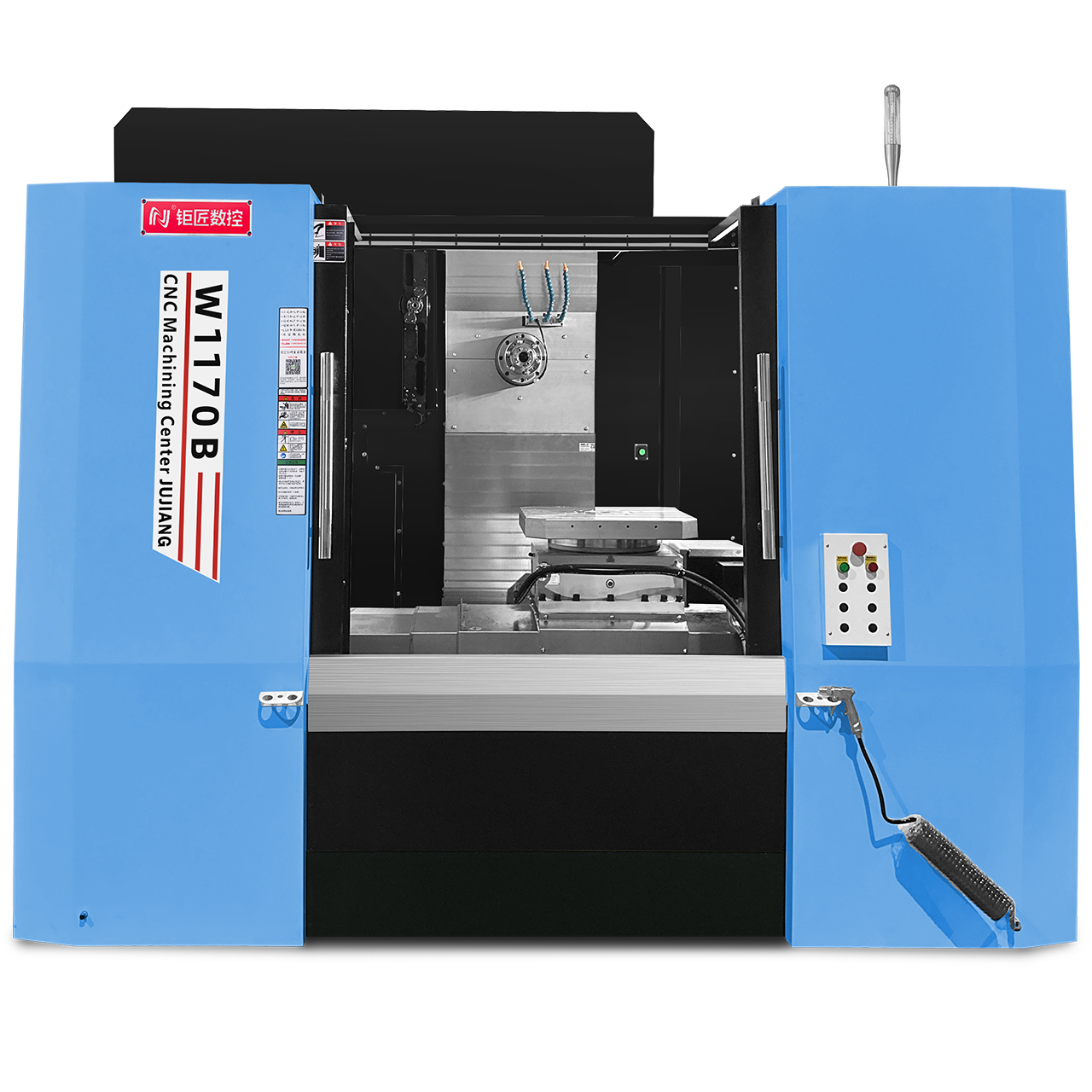

W1170B-卧式加工中心

X/Y/Z 行程:1100/700/700 mm

工作台尺寸:500*500 mm

最大工作负重:700 kg

主轴锥孔:BT40-φ150

主轴转速:12000rpm

松刀方式:增压缸打刀

刀库容量:24T

控制系统:三菱M80B

X/Y/Z轴快递位移:36000mm/min

切削进给率:1200mm/min

定位精度:±0.005/300

外形尺寸:3350 x 3200 x 2700

机床重量:6000kg

电力需求:25KVA

  • 产品详情
  • 应用领域
  • 配置方案
  • 加工工件

1、采用高刚性P级滚柱精密线性导轨,运行精度高,承载能力强。
2、采用高精度C3级滚珠丝杆,组装采用预拉伸工艺,保证了传动系统长时间运行的高精度和高稳定性。
3、搭配高精度数控转台,一次装夹可以完成四面或多面加工。
4、主轴水平布置,加工腔体零件排屑好。

W1170B(三菱M80B系统系统+潭州500X500液压四等分转台+直联式BT40-150-12000转主轴+BT40-24T圆盘刀库)技术参数

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1100
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 700
主轴端面至工作台中心距离 Distance from guide plane to spindle center mm 150-850
主轴中心线到工作台面距离 mm 130-830
工作台Worktable
工作台尺寸 Worktable size mm 500X500
T型槽(宽X槽数X间距) Maximum load mm 18-5-100
最大承重 Maximum load  kg 700
最小设定角度 Deg. 90°
分割精度 Sec. 4
重复精度 Sec. ±1
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 11Kw
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 增压缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 3350*3200*2700
机床重量



Machine weight kg 6000
电力需求(功率/电流) Power requirement KVA 25
