立式加工中心/

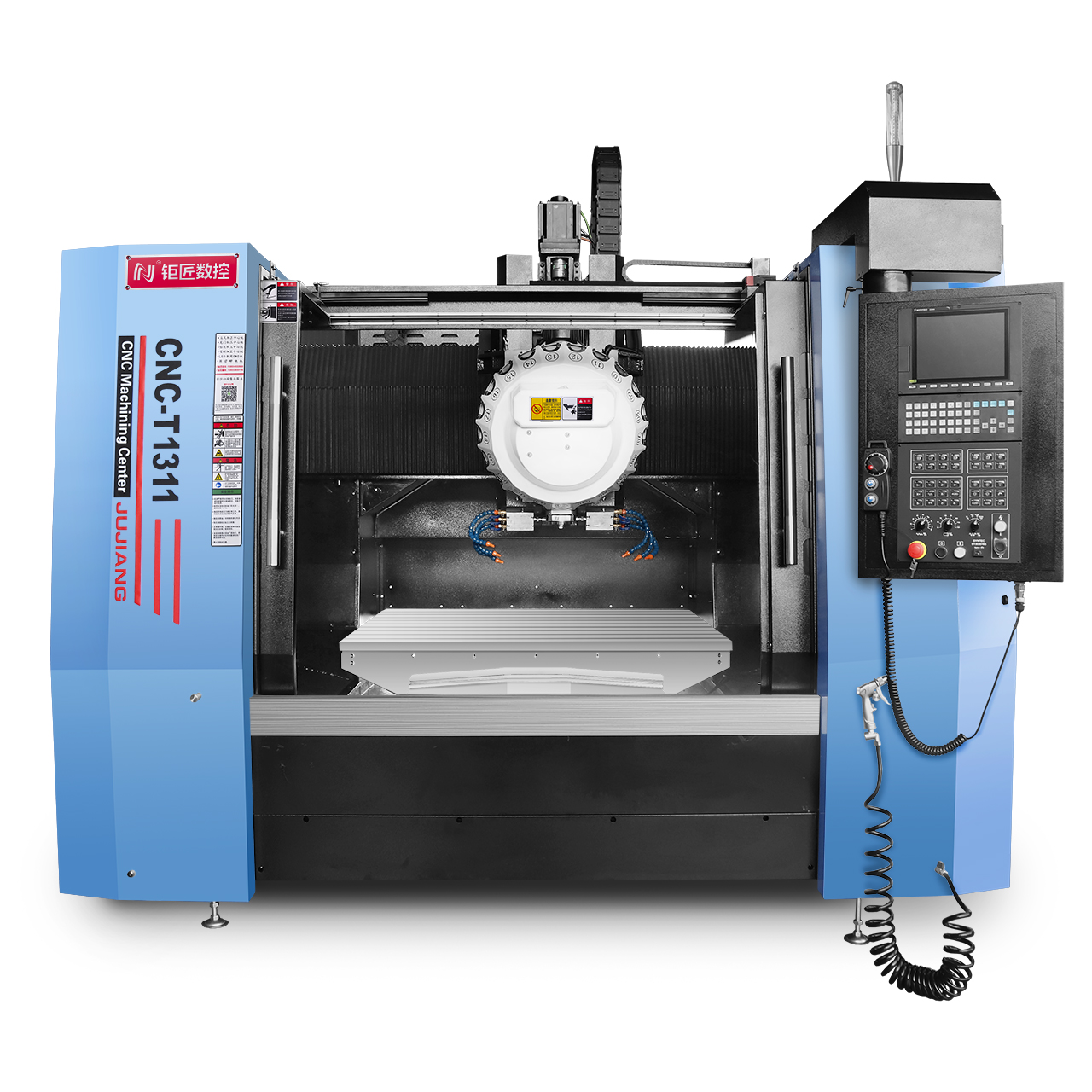

T1311-钻攻中心

X/Y/Z 行程:1400/1100/320

工作台尺寸:1400*1100 mm

最大工作负重500 kg

主轴:直联式BT30

主轴转速:20000rpm

松刀方式:机械式

刀库容量:21T

控制系统:新代22MA控制系统

X/Y/Z轴快递位移:36000mm/min

切削进给率:120000mm/min

定位精度:±0.006/300

外形尺寸:2800×3300×2900

机床重量:6000kg

电力需求:15KVA

  • 产品详情

T1311(新代22MA+直联式BT30主轴+夹臂式21T伺服刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1400
Y轴行程 Y-axis travel mm 1100
Z轴行程 Z-axis travel mm 320
龙门宽度(内侧) Gantry width (inside) mm 1500
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 180-500
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1400×1100
最大承重 Maximum load  kg 500
T型槽 T-slot mm 9-14-120
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴弹簧夹头 Spindle collet chuck ER25
松刀方式 Unlock tool way 机械式
刀库容量 Tool magazine Capacity T 21T
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000/36000/36000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.006/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2800×3300×2900
机床重量 Machine weight kg 6000
电力需求(功率/电流) Power requirement KVA 15

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!
