立式加工中心/

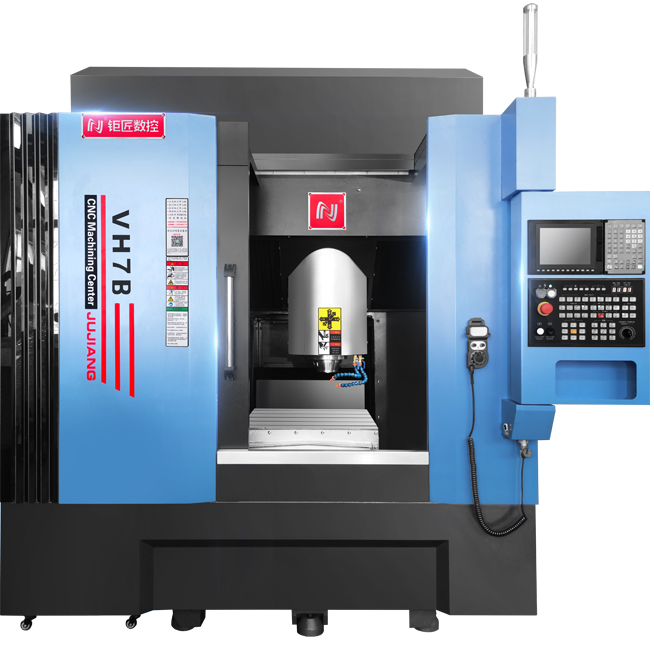

VH7B-高速铣削加工中心

X/Y/Z 行程:650/700/400

工作台尺寸:700*650 mm

最大工作负重:350 kg

主轴:昊志HSKA63-150-20000RPM(带编码器、永磁同步电机)

主轴转速:10000-18000rpm

松刀方式:气动

刀库容量:12T

控制系统:日本三菱E80A控制系统

X/Y/Z轴快递位移:24000mm/min

切削进给率:120000mm/min

定位精度:±0.01

外形尺寸:2550×2550×2850

机床重量:4200kg

电力需求:12KVA

  • 产品详情
  • 选配方案

VH7B(三菱E80A系统+15KW气动主轴)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 650
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 400
龙门宽度(内侧) Gantry width (inside) mm 750
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 200-600
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 700×650
最大承重 Maximum load  kg 350
T型槽 T-slot mm 5-16-140
主轴Spindle
主轴转速 Spindle Speed rpm 10000-18000
主轴功率 Spindle motor power KW 15
主轴弹簧夹头 Spindle collet chuck   ER32
松刀方式 Unlock tool way   气动
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 24000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm 0.01
重复定位精度 Repeat ability accuracy mm 0.005
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2550×2550×2850
机床重量 Machine weight kg 4200
电力需求(功率/电流) Power requirement KVA 12

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

VH7P(三菱E80A系统+15KW气动主轴)机型可选配置(收费)

序号 配件名称 产品型号 数量 备  注
1 ¨要选配手持式折光仪 0-60 1个
2 ¨要选配 锁刀扳手 ER32专用扳手 1个
3 ¨要选配锁刀座 HSK-A63带卡位锁刀座 1个
4 ¨要选配精密刀头 HSK-A63-ER32带卡卡位 1个
5 ¨要选配精密弹簧夹 ER32  4/6/8/10/12 各1个
6 ¨要选配 组合压板 M12 1套
7 ¨要选配批士 6寸 1个
8 ¨要选配内六扳手 1个
9 ¨要选配十、一字螺丝刀 各1把
