立式加工中心/

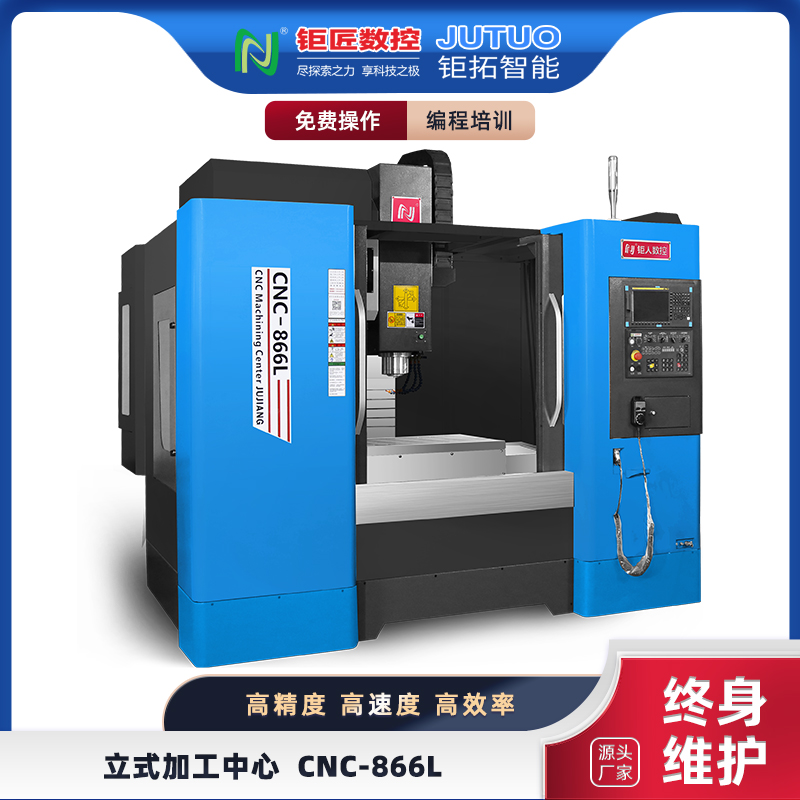

CNC-886L高速立式加工中心

X/Y/Z行程: 850*600*600
工作台尺寸: 1000*600
最大承重: 750
T型槽: 5-18-100
主轴转速: 12000
刀库容量: 24T
X/Z/Y轴快递移位: 36000
切削进给率: 10000
重复定位精度: ±0.002/300
机床尺寸: 2550*2750*2500

  • 产品详情
  • 可选配

CNC-866L三菱M80B系统+直联式BT40主轴)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 850
Y轴行程 Y-axis travel mm 600
Z轴行程 Z-axis travel mm 600
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 110-710
主轴中心至立柱导轨面距离   mm 643
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1000×600
最大承重 Maximum load  kg 750
T型槽 T-slot mm 5-18-100
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 11
主轴弹簧夹头 Spindle collet chuck   C32
松刀方式 Unlock tool way   油压
刀库Tool magazine  (夹臂式)
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000
切削进给率 Cutting feed rate mm/min 10000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2550×2750×2500
机床重量



Machine weight kg 5000
电力需求(功率/电流) Power requirement KVA 25

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

CNC-866L三菱M80B系统+直联式BT40主轴)机型可选配置(收费)

序号 配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(谐波齿轮) 本体J225电机+驱动 1套
3 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
4 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
5 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
6 ¨要选配平口钳 6寸 1个
7 ¨要选配折光仪 手持式 0-60 1套
8 ¨要选配精密刀头 BT40-C32-105(带卡位) 1个
9 ¨要选配锁刀座 BT40带卡位锁刀座 1个
10 ¨要选配 锁刀扳手 C32专用 1个
11 ¨要选配精密弹簧夹 C32    3/4/6/8/10/12/16 各1个
12 ¨要选配U盘   1个
13 ¨要选配 组合压板 M16组合压板 1套
