龙门加工中心/

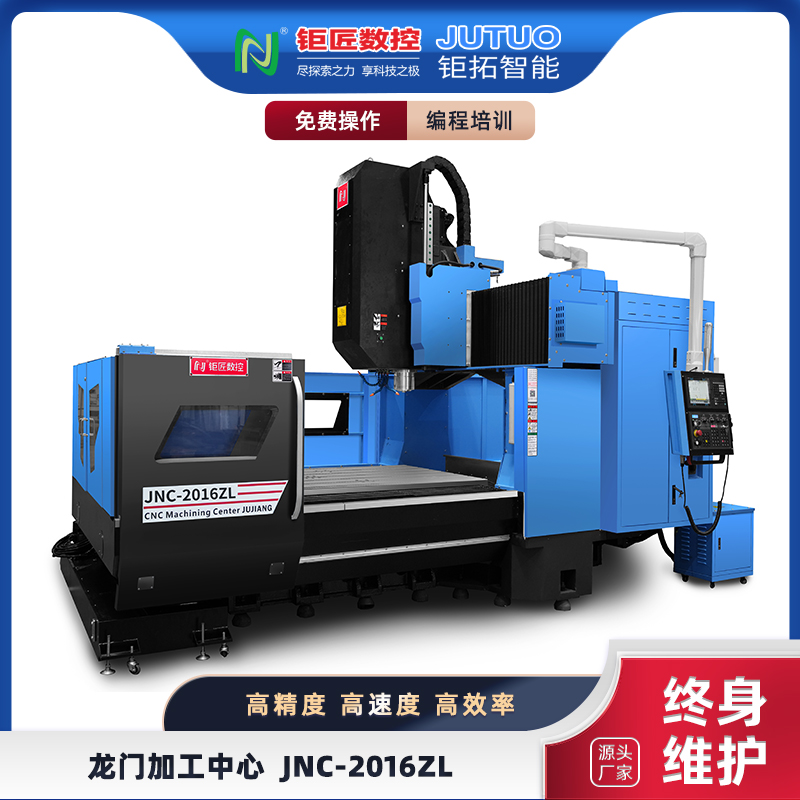

JNC-2016ZL龙门加工中心

X/Y/Z行程: 2000*1600*800
主轴端面至工作台面距离: 100-900
龙门宽度(内侧): 1600
工作台尺寸: 2200*1400
T型槽: 9-22-160
最大承重: 3000
主轴转速: 150-12000
主轴锥孔: BT40-φ150
刀库容量: 24T
重复定位精度: ±0.003/300

  • 产品详情

JNC2016ZL技术参数(三菱M80B控制系统+直联式BT40主轴)

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 2000
Y轴行程 Y-axis travel mm 1600
Z轴行程 Z-axis travel mm 800
龙门宽度(内侧) Gantry width (inside) mm 1600
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 100-900
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 2200×1400
最大承重 Maximum load  kg 3000
T型槽 T-slot mm 9-22-160
主轴Spindle
主轴转速 Spindle Speed rpm 150-12000
主轴功率 Spindle motor power KW 11
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 油压
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000
切削进给率 Cutting feed rate mm/min 8000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 5700*3700*3700
机床重量 Machine weight kg 17360
电力需求(功率/电流) Power requirement KVA 35

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!
