立式加工中心/

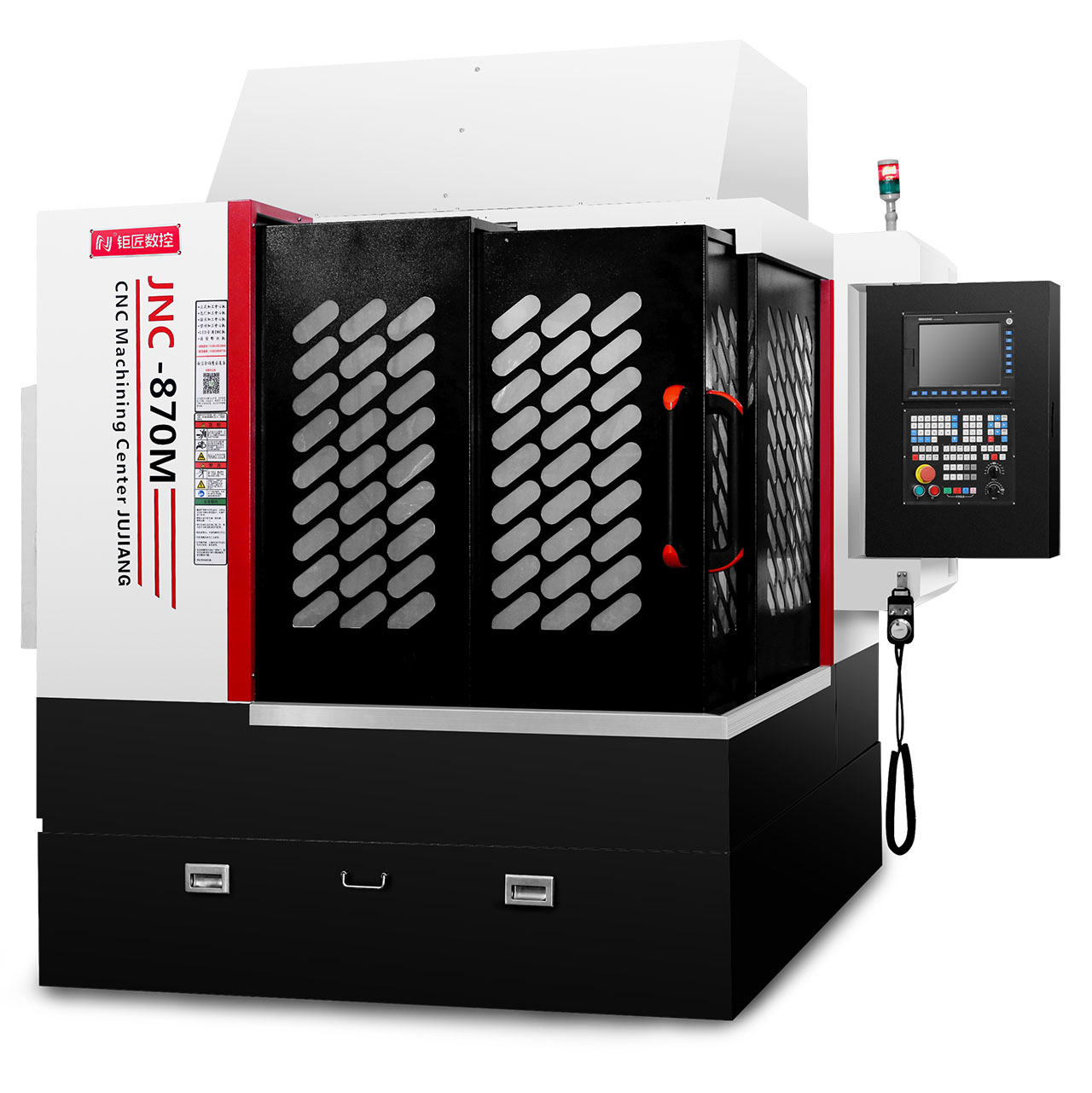

JNC-870M-高速雕铣机

X/Y/Z 行程:800/700/250mm

工作台尺寸:800*700 mm

最大工作负重:300 kg

主轴弹簧夹头:ER25

主轴转速:10000-24000rpm

松刀方式:气动

刀库容量:12T

控制系统:维宏控制系统

X/Y/Z轴快递位移:12000mm/min

切削进给率:8000mm/min

定位精度:±0.006/300

外形尺寸:2700×2150×2350

机床重量:2900kg

电力需求:9KVA

  • 产品详情
  • 可选配置

JNC870M(维宏NK300+5.5KW气动主轴+刀库12T)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 250
龙门宽度(内侧) Gantry width (inside) mm 860
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 100-350
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 800×700
最大承重 Maximum load  kg 300
T型槽 T-slot mm 5-14-150
主轴Spindle
主轴转速 Spindle Speed rpm 10000-24000
主轴功率 Spindle motor power KW 5.5
主轴弹簧夹头 Spindle collet chuck ER25
松刀方式 Unlock tool way 气动
刀库容量 Tool magazine Capacity T 12
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000
切削进给率 Cutting feed rate mm/min 8000
精度Accuracy
定位精度 Pointing accuracy mm ±0.006/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2700×2150×2350
机床重量 Machine weight kg 2900
电力需求(功率/电流) Power requirement KVA 9

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!



JNC870M(维宏NK300+5.5KW气动主轴+刀库12T)机型可选配置(另计费用

序号 配件名称  产品型号 数量 备  注
1 ¨电木板 按客户需求 1个
2 ¨要选配对刀仪 GZ-72 1个
3 ¨要选配电主轴加编码器 1套
4 ¨要选配手动主轴 4.5KW 1个 不带刀库
5 ¨要选配手持式折光仪 0-60 1个
6 ¨要选配 锁刀扳手 ER25专用锁刀扳手 1个
7 ¨要选配锁刀座 BT30无卡位锁刀座 1个
8 ¨要选配精密刀头 BT30-ER25无卡位精密刀头 1个
9 ¨要选配精密弹簧夹 ER25  3.175/3/4/6/8/10/12 各1个
10 ¨要选配平口钳 6寸 1个
