龙门加工中心/

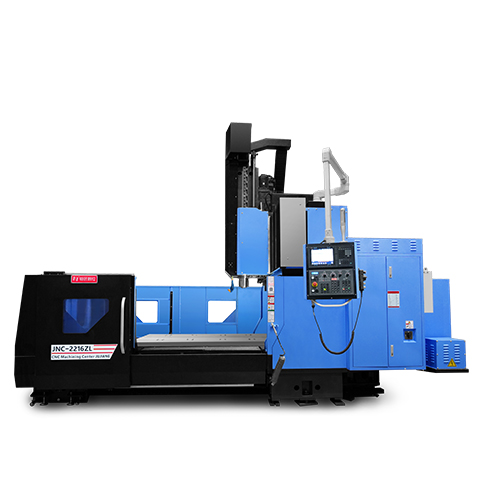

JNC2216ZL龙门加工中心

X/Y/Z行程: 2200*1700*670
主轴端面至工作台面距离: 130-800
龙门宽度(内侧): 1600
工作台尺寸: 2200*1400
T型槽:7-22-200
最大承重: 5000
主轴转速: 8000
主轴锥孔: BT50-φ155
刀库容量: 24T
重复定位精度: ±0.005/300

  • 产品详情
  • 可选配

JNC2216ZL(三菱M80B+直联式BT50主轴+刀臂式24T刀库)

技术参数Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 2200
Y轴行程 Y-axis travel mm 1700
Z轴行程 Z-axis travel mm 670
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 130-800
两立柱内侧中间距离 Gantry width (inside) mm 1600
工作台面到横梁距离 Distance from table top to beam mm 900
工作台Worktable
工作台尺寸 Worktable size mm 2200X1400
T型槽 Maximum load mm 7-22-200
最大承重 Maximum load  kg 5000
主轴Spindle
主轴转速 Spindle Speed rpm 8000
主轴功率 Spindle motor power KW 18.5Kw
主轴锥孔 Spindle taper hole   BT50-φ155
主轴弹簧夹头 Spindle collet chuck   C42
松刀方式 Unlock tool way   气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000
切削进给率 Cutting feed rate mm/min 8000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 6200*4300*4200
机床重量



Machine weight kg 17000
电力需求(功率/电流) Power requirement KVA 35

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

JNC2216ZL(三菱M80B+直联式BT50主轴+刀臂式24T刀库)

机型可选配置(另计费用)

序号 配件名称 产品型号 数量 备  注
1 ¨要选配平口钳 6寸 1个
2 ¨要选配折光仪 手持式0-60 1个
3 ¨要选配 锁刀扳手 C42专用 1把
4 ¨要选配锁刀座 BT50带卡位锁刀座 1个
5 ¨要选配精密刀头 BT50-C32-110(带卡位) 1个
6 ¨要选配精密弹簧夹 C42   6/8/10/12/16/20 各1个
7 ¨要选配U盘   1个
8 ¨要选配 组合压板 M20组合压板 1套
