龙门加工中心/

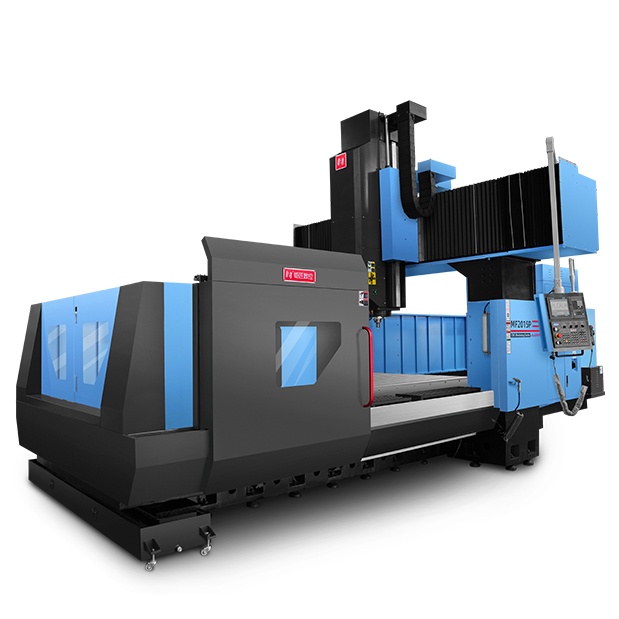

MF2015P-龙门加工中心-横梁式-三线轨

X/Y/Z 行程:2500/1700/800mm

工作台尺寸:2700*1400 mm

最大工作负重:8000 kg

主轴锥孔:BT40-φ150

主轴转速:12000rpm

松刀方式:气动增压油缸打刀

刀库容量:24T

控制系统:发那科5包控制系统

X/Y/Z轴快递位移:12000mm/min

切削进给率:8000mm/min

定位精度:±0.005/300

外形尺寸:7000 x4300 x 4200

机床重量:20000kg

电力需求:35KVA

  • 产品详情
  • 可选配置

MF2015P(三菱M80B+直联式BT40主轴)技术参数Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 2500
Y轴行程 Y-axis travel mm 1700
Z轴行程 Z-axis travel mm 800
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 270-1070
两立柱内侧中间距离 Gantry width (inside) mm 1500
工作台面到横梁距离 Distance from table top to beam mm 1100
工作台Worktable
工作台尺寸 Worktable size mm 2700X1400
T型槽 Maximum load mm 7-22-200
最大承重 Maximum load  kg 8000
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 11Kw
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 气动增压油缸打刀
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000
切削进给率 Cutting feed rate mm/min 8000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 7000*4300*4200
机床重量



Machine weight kg 20000
电力需求(功率/电流) Power requirement KVA 35

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

MF2015P(三菱M80B+直联式BT40主轴)机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配刀库 BT40-24T刀臂式 1套 德速/冈田/古田
2 ¨要选配150电主轴 150 1套
3 ¨要选配170电主轴 170 1套
4 ¨要选配210电主轴 210 1套
5 ¨要选配手动90角度头 BT40-90 1套
6 ¨要选配平口钳 6寸 1个
7 ¨要选配折光仪 手持式0-60 1个
8 ¨要选配 锁刀扳手 C42专用 1把
9 ¨要选配锁刀座 BT50带卡位锁刀座 1个
10 ¨要选配精密刀头 BT50-C42-110(带卡位) 1个
11 ¨要选配精密弹簧夹 C42   6/8/10/12/16/20 各1个
12 ¨要选配U盘 1个
13 ¨要选配 组合压板 M16组合压板 1套
