立式加工中心/

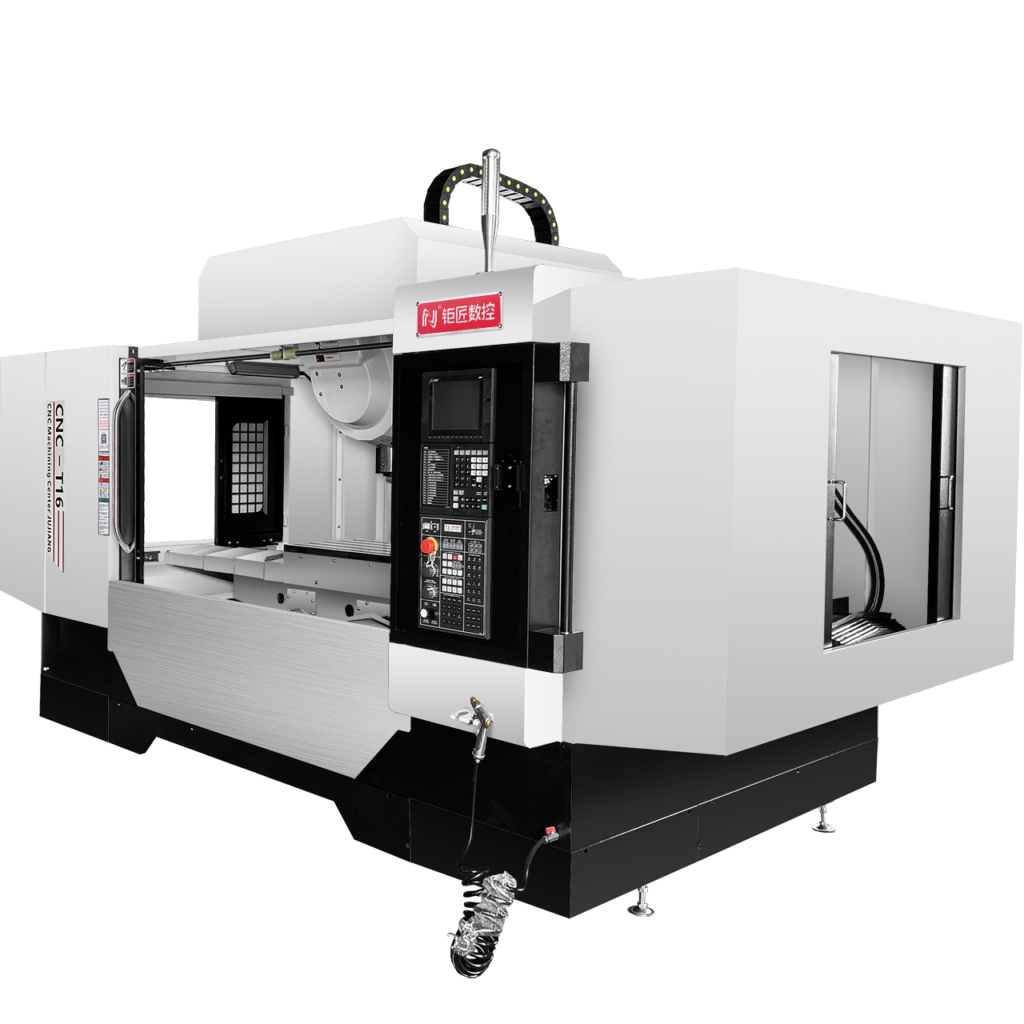

CNC-T16钻攻中心

X/Y/Z 行程:1600/540/320

工作台尺寸:1700*500 mm

最大工作负重:650 kg

主轴:直联式BT30-95-20000RPM

主轴转速:20000rpm

松刀方式:机械式

刀库容量:21T

控制系统:日本三菱M80B控制系统

X/Y/Z轴快递位移:X:30000/YZ:48000

切削进给率:120000mm/min

定位精度:±0.005/300

外形尺寸:4200×2660×2300

机床重量:5000kg

电力需求:15KVA

  • 产品详情
  • 适用加工
  • 配置方案

CNC-T16(三菱M80B系统+直联式BT30主轴)技术参数

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1600
Y轴行程 Y-axis travel mm 540
Z轴行程 Z-axis travel mm 320
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 140-440
主轴中心线到立柱线轨之距离 mm 585
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1700×500
最大承重 Maximum load  kg 650
T型槽 T-slot mm 5-14-100
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴锥孔 Spindle taper hole BT30-φ95
主轴弹簧夹头 Spindle collet chuck ER25
松刀方式 Unlock tool way 机械式
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
最大刀具长度 Max tool length mm 150
最大刀具直径/临空刀 Maximum tool diameter mm 60/80
最大刀具重量 Maximum tool weight Kg 3
换刀时间 Tool change time Sec 0.3~1.2
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min X:30000/YZ:480000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 4200×2660×2300
机床重量



Machine weight kg 5000
电力需求(功率/电流) Power requirement KVA 15

1.铝型材-空调家电铝合金外壳、LED电视边框、铝合金功能家具轨道等

2.自动化设备机器人-自动化上下料轨道、机器手移动轨道、功能结构件等

3.航空航天-铝镁合金机身结构件、行李架等精密加工

4、新能源汽车-铝合金车身骨架、电池底盘拖架、电池盒盖、天窗导轨,行李架、保险杠等精密加工

CNC-T16(三菱M80B系统+直联式BT30主轴)机型可选配置(收费)

序号 配件名称 产品型号 数量 备  注
¨要选配五轴(涡轮蜗杆) 本体FAR125电机+驱动 1套
¨要选配五轴(谐波齿轮) 本体J160电机+驱动 1套
3 ¨要选配四轴(本体) 本体AR170,驱动+电机 1套
4 ¨要选配四轴(本体+圆盘尾座) 本体AR170,驱动+电机,圆盘尾座RTA170,L块,桥板 1套
5 ¨要选配四轴(本体+顶尖尾座) 本体AR170,驱动+电机,TJ170顶尖尾座,卡盘法兰 1套
6 ¨要选配平口钳 6寸 1个
7 ¨要选配折光仪 手持式0-60 1套
8 ¨要选配精密刀头 BT30-ER25-70mm(带卡位) 1个
9 ¨要选配锁刀座 BT30带卡位锁刀座 1个
10 ¨要选配 锁刀扳手 ER25锁刀扳手 1把
11 ¨要选配精密弹簧夹 ER25  3/4/6/8/10/12 各1个
12 ¨要选配U盘 1个
13 ¨要选配 组合压板 M12组合压板 1套
