立式加工中心/

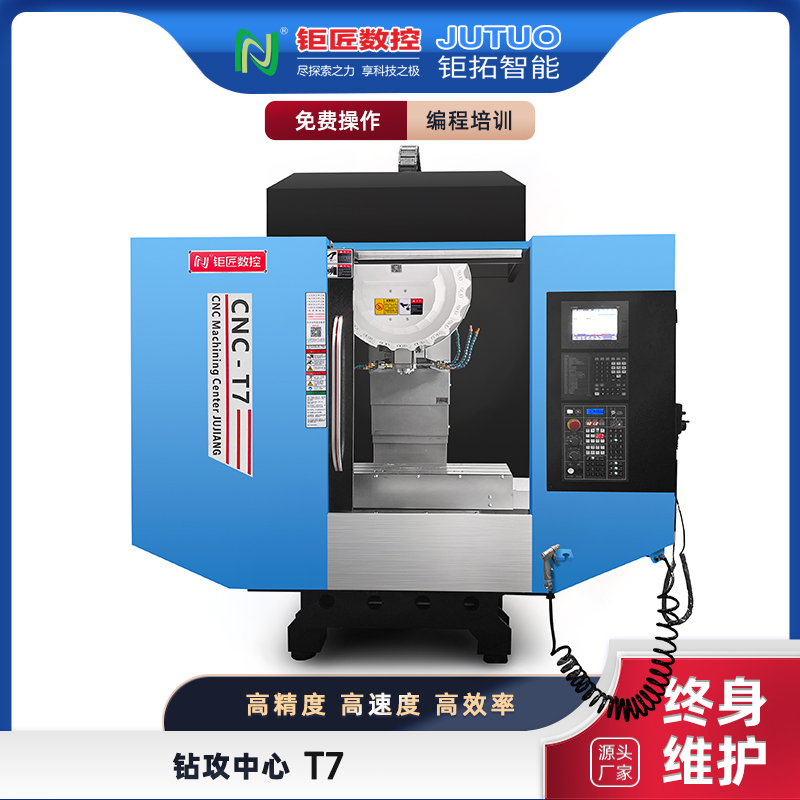

T7-钻攻中心

X/Y/Z 行程:710/420/500

工作台尺寸:900*420 mm

最大工作负重:300 kg

主轴:BT30-100-20000RPM

主轴转速:20000rpm

松刀方式:机械打刀

刀库容量:21T

控制系统:三菱M80B

X/Y/Z轴快递位移:48000mm/min

切削进给率:120000mm/min

定位精度:±0.003/300

外形尺寸:2300×2300×2500

机床重量:3100kg

电力需求:18KVA

  • 产品详情

T7(三菱M80B系统+直联式BT30-100-20000主轴+BT30-21T夹臂式刀库技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 710
Y轴行程 Y-axis travel mm 420
Z轴行程 Z-axis travel mm 500
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 180-680
主轴中心线到立柱线轨之距离 mm 490
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 900×420
最大承重 Maximum load  kg 300
T型槽 T-slot mm 3-18-125
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴锥孔 Spindle taper hole BT30-φ100
主轴弹簧夹头 Spindle collet chuck ER25
松刀方式 Unlock tool way 机械打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 48000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2300*2300*2500
机床重量



Machine weight kg 3100
电力需求(功率/电流) Power requirement KVA 18

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!
