立式加工中心/

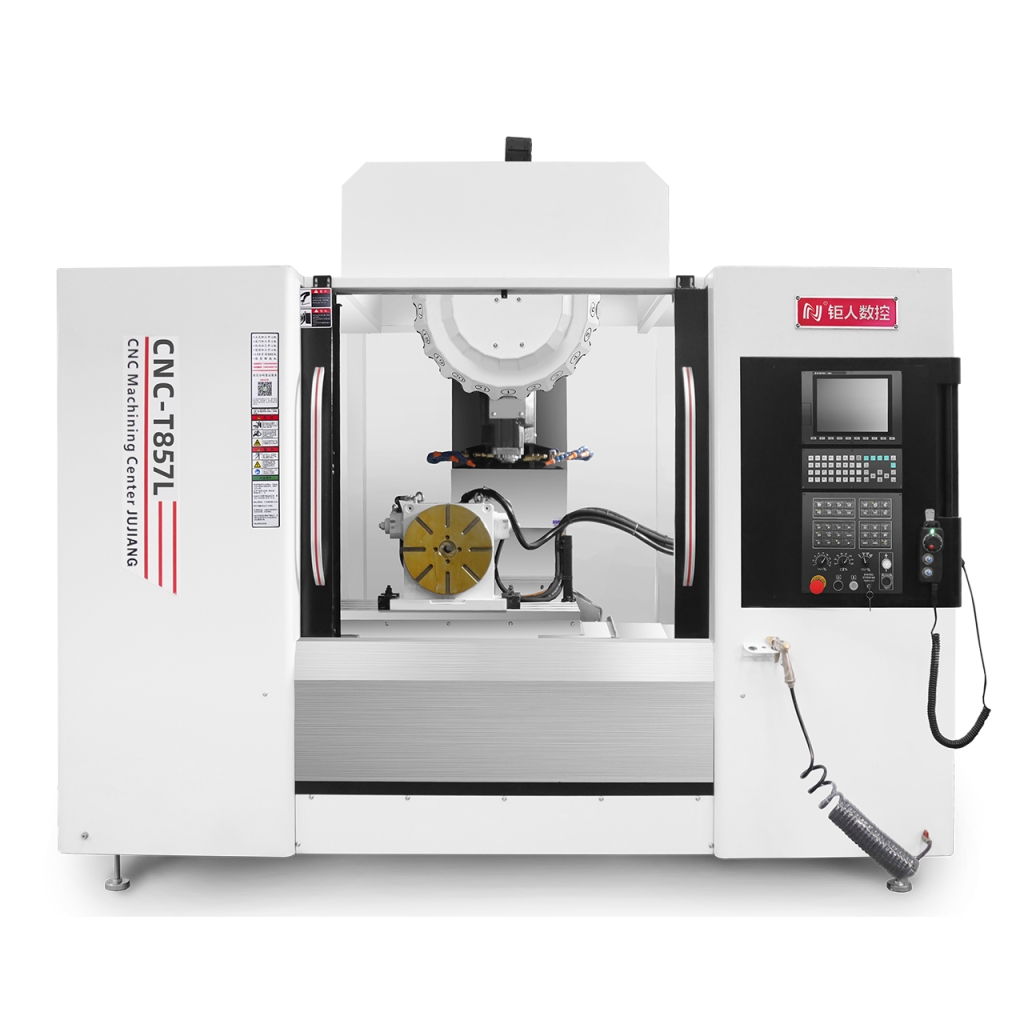

T857L-钻攻中心

X/Y/Z 行程:800/500/600

工作台尺寸:1000*500 mm

最大工作负重500 kg

主轴:直联式BT30

主轴转速:20000rpm

松刀方式:机械式

刀库容量:21T

控制系统:三菱M80B控制系统

X/Y/Z轴快递位移:48000mm/min

切削进给率:120000mm/min

定位精度:±0.003/300

外形尺寸:2600×2700×2700

机床重量:4500kg

电力需求:15KVA



  • 产品详情
  • T857L-平面机
  • T857L-侧面机
  • 可选配置

T857L(三菱M80B系统+直联式BT30主轴+夹臂式21T伺服刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 500
Z轴行程 Z-axis travel mm 600
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 200-800
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 672
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1000*500
最大承重 Maximum load  kg 500
T型槽 T-slot mm 5-18-100
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴锥孔 Spindle taper hole ER25
松刀方式 Unlock tool way 机械式
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
最大刀具长度 Max tool length mm 150
最大刀具直径/临空刀 Maximum tool diameter mm 60/80
最大刀具重量 Maximum tool weight Kg 3
换刀时间 Tool change time Sec 0.3~1.2
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 48000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2600*2700*2700
机床重量



Machine weight kg 4500
电力需求(功率/电流) Power requirement KVA 15

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

T857L(平面机)(三菱M80B系统+直联式BT30主轴+夹臂式21T伺服刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 550
Z轴行程 Z-axis travel mm 600
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 200-800
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 643
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1000*500
最大承重 Maximum load  kg 500
T型槽 T-slot mm 5-18-100
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴锥孔 Spindle taper hole ER25
松刀方式 Unlock tool way 机械式
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
最大刀具长度 Max tool length mm 150
最大刀具直径/临空刀 Maximum tool diameter mm 60/80
最大刀具重量 Maximum tool weight Kg 3
换刀时间 Tool change time Sec 0.3~1.2
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 48000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2800*2700*2700
机床重量 Machine weight kg 4800
电力需求(功率/电流) Power requirement KVA 15

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

T857L(侧面机)(三菱M80B系统+直联式BT30主轴+夹臂式21T伺服刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 550
Z轴行程 Z-axis travel mm 600
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 200-800
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 643
最大工件回转直径 Max workpiece rotation diameter mm Φ820
可加工工件(长X宽X高)

(含夹具)

Machinable workpiece size

(length*Width*Height)(Including fixtures)

90

mm 650X512X140
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1000*460
最大承重 Maximum load  kg 500
T型槽 T-slot mm 4-18-100
主轴Spindle
主轴转速 Spindle Speed rpm 20000
主轴功率 Spindle motor power KW 5.5
主轴锥孔 Spindle taper hole ER25
松刀方式 Unlock tool way 机械式
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
最大刀具长度 Max tool length mm 150
最大刀具直径/临空刀 Maximum tool diameter mm 60/80
最大刀具重量 Maximum tool weight Kg 3
换刀时间 Tool change time Sec 0.3~1.2
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 48000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2800*2700*2700
机床重量 Machine weight kg 4800
电力需求(功率/电流) Power requirement KVA 15

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

T857L(三菱M80B系统+直联式BT30主轴+夹臂式21T伺服刀库)

机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(涡轮蜗杆) 本体FHR255电机+驱动 1套
3 ¨要选配五轴(涡轮蜗杆) 本体FHR320电机+驱动 1套
4 ¨要选配五轴(谐波齿轮) 本体JS210电机+驱动 1套
5 ¨要选配五轴(谐波齿轮) 本体JS255电机+驱动 1套
6 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
7 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
8 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
9 ¨要选配四轴(本体) 本体HR255,驱动+电机 1套
10 ¨要选配四轴(本体+圆盘尾座) 本体HR255,驱动+电机,圆盘尾座RTH255,L块,桥板 1套
11 ¨要选配四轴(本体+顶尖尾座) 本体HR255,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
12 ¨要选配平口钳 6寸 1个
13 ¨要选配折光仪 手持式0-60 1个
14 ¨要选配 锁刀扳手 ER25锁刀扳手 1把
15 ¨要选配锁刀座 BT30带卡位锁刀座 1个
16 ¨要选配精密刀头 BT30-ER25-70mm(带卡位) 1个
17 ¨要选配精密弹簧夹 ER25  4/6/8/10/12 各1个
18 ¨要选配U盘 1个
19 ¨要选配 组合压板 M12组合压板 1套
20 ¨要选配链式排屑机 1套
