多轴复合加工/

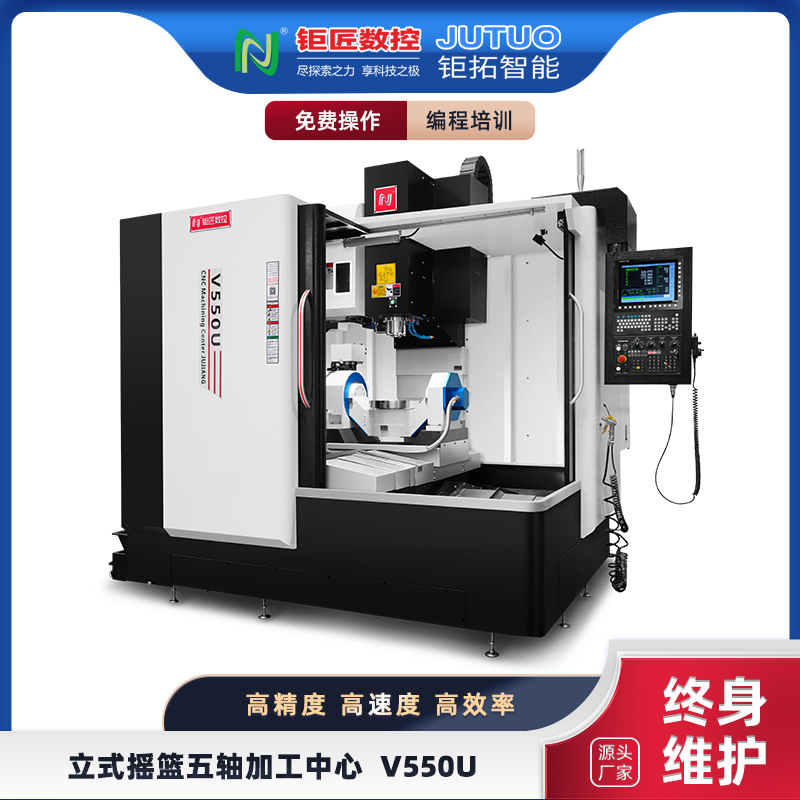

V550U立式摇篮五轴加工中心

X/Y/Z行程:700 / 600 / 600
盘面水平时主轴端面至盘面距离:50-650
盘面竖直时主轴轴线到台面最大距离:500(内翻)
最大工件直径(mm):Φ590
工作台盘面尺寸:Φ350
最大承重:100kg
T型槽:4-12-90°
主轴转速:12000rpm
主轴功率:11KW
刀库容量:24T
X/Y/Z轴快递位移:36000
机床外形尺寸:3600*2800*3000

  • 产品详情

V550U(新代220MA+直联式BT40主轴+刀臂式24T刀库)技术参数Technical Parameters

型号 model 单位
行程Travel
X轴行程 X-axis travel mm 700
Y轴行程 Y-axis travel mm 600
Z轴行程 Z-axis travel mm 600
盘面水平时主轴端面至盘面距离   mm 50-650
盘面竖直时主轴轴线到台面最大距离   mm 500(内翻)
最大工件直径(mm)   mm Φ590
最大工件高度(mm)   mm 500(含夹具)
五轴转台Worktable
工作台盘面尺寸 Worktable size mm Φ350
最大承重 Maximum load  kg 100
T型槽 T-slot mm 4-12-90°
盘面端面跳动   mm 0.01
盘面径面跳动   mm 0.015
轴类别 倾斜轴 旋转轴
额定扭矩   Nm 557 253
最大扭矩   Nm 1300 748
额定电流   A 13 17.5
最大电流   A 38 63
额定转速   Rpm 60 200
最高转速   Rpm 60 200
额定电压   V 220 220
额定功率   Kw 3.5 5.3
最大功率   Kw 5.45 10.2
刹车夹紧扭矩   Nm ≥2800 ≥500
刹车复位气压   MPa 0.5-0.55 0.5-0.55
编码器   Biss-C 26bit 26bit
旋转角度   ° ±110° 任意角度
冷却方式     水冷 自然冷却
定位精度   arcsec ±10 ±10
重复定位精度   arcsec ±2 ±2
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 11
主轴锥孔 Spindle taper hole   BT40
主轴套筒外径 Outside diameter of spindle sleeve mm Φ150
主轴弹簧夹头 Spindle collet chuck   C32
松刀方式 Unlock tool way   气动增压油缸打刀
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm 0.01
重复定位精度 Repeat ability accuracy mm 0.005
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 3600*2800*3000
机床重量



Machine weight kg 7000
电力需求(功率/电流) Power requirement KVA 45

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!
