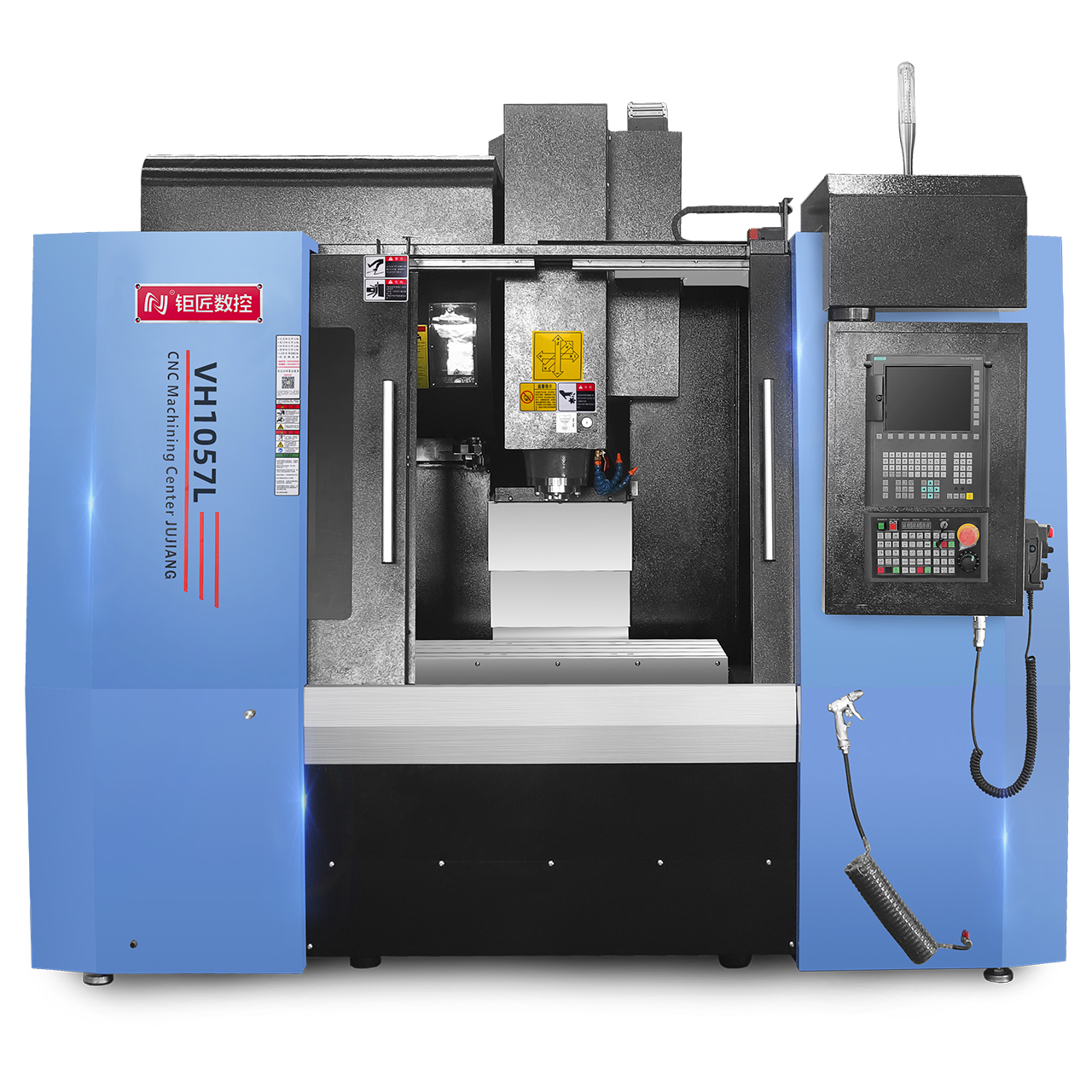

VH1057L-高速立式加工中心(三轴线轨)

X/Y/Z 行程:1000/500/700mm

工作台尺寸:1200*500 mm

最大工作负重:600 kg

主轴弹簧夹头:C32

主轴转速:12000rpm

松刀方式:气动

刀库容量:24T

控制系统:三菱EM80A控制系统

X/Y/Z轴快递位移:36000/48000/48000mm/min

切削进给率:12000mm/min



  • 产品详情
  • 可选配置

VH1057L(三菱M80B+直联式BT40主轴+刀臂式24T刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1000
Y轴行程 Y-axis travel mm 500
Z轴行程 Z-axis travel mm 700
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 150-850
主轴中心线到立柱线轨之距离   mm 555
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1200×500
最大承重 Maximum load  kg 600
T型槽 T-slot mm 5-18-100
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 7.5
主轴锥孔 Spindle taper hole   BT40-φ140
主轴弹簧夹头 Spindle collet chuck   C32
松刀方式 Unlock tool way   气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000/48000/48000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2800*2700*2700
机床重量



Machine weight kg 4800
电力需求(功率/电流) Power requirement KVA 18

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!



VH1057L(三菱M80B+直联式BT40主轴+刀臂式24T刀库)

机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(涡轮蜗杆) 本体FHR255电机+驱动 1套
3 ¨要选配五轴(涡轮蜗杆) 本体FHR320电机+驱动 1套
4 ¨要选配五轴(谐波齿轮) 本体JS210电机+驱动 1套
5 ¨要选配五轴(谐波齿轮) 本体JS255电机+驱动 1套
6 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
7 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
8 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
9 ¨要选配四轴(本体) 本体HR255,驱动+电机 1套
10 ¨要选配四轴(本体+圆盘尾座) 本体HR255,驱动+电机,圆盘尾座RTH255,L块,桥板 1套
11 ¨要选配四轴(本体+顶尖尾座) 本体HR255,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
12 ¨要选配平口钳 6寸 1个
13 ¨要选配折光仪 手持式0-60 1个
14 ¨要选配 锁刀扳手 C32专用 1把
15 ¨要选配锁刀座 BT40带卡位锁刀座 1个
16 ¨要选配精密刀头 BT40-C32-105(带卡位) 1个
17 ¨要选配精密弹簧夹 C32    3/4/6/8/10/12/16 各1个
18 ¨要选配U盘   1个
19 ¨要选配 组合压板 M16组合压板 1套
20 ¨要选配链式排屑机   1套
