立式加工中心/

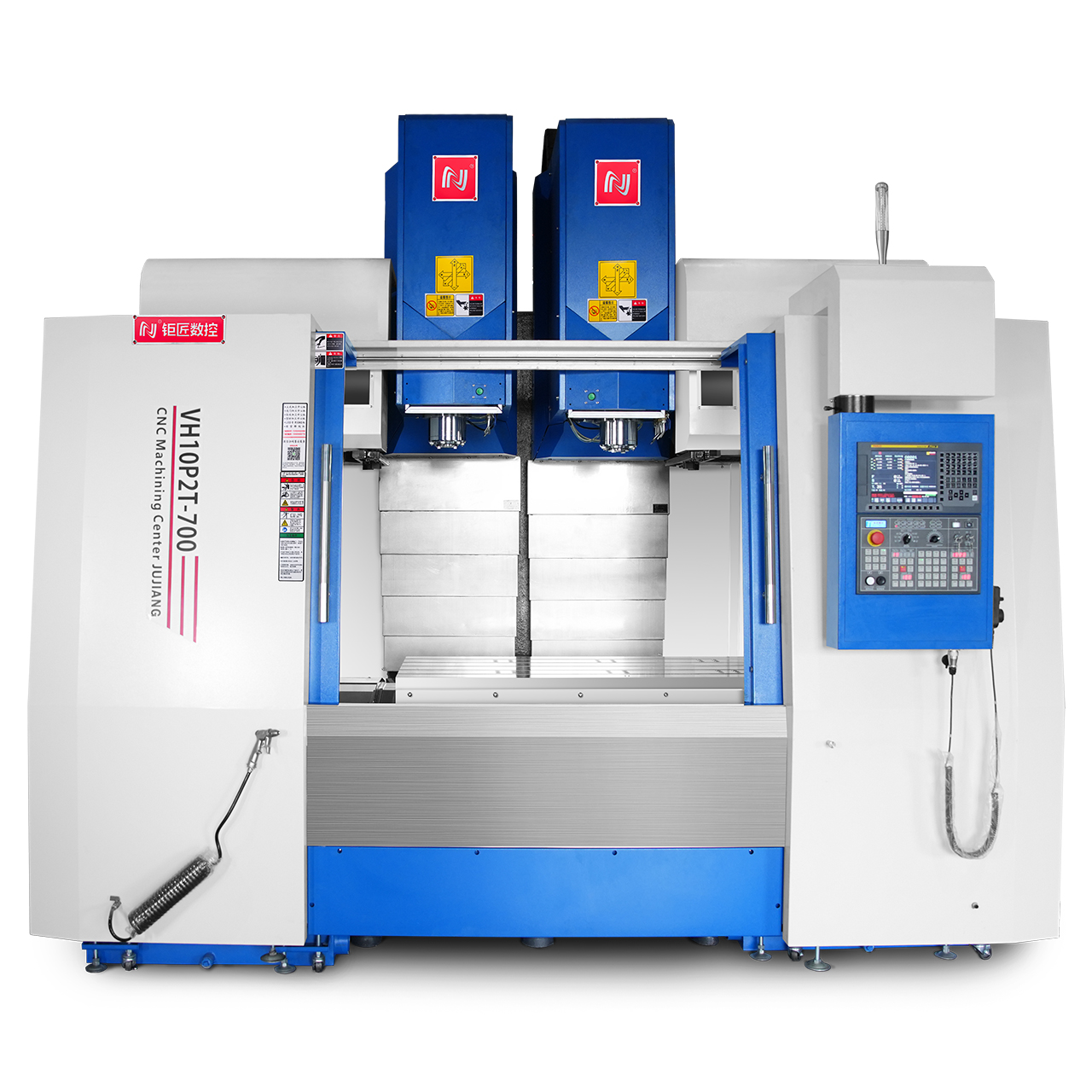

VH10P-2T-700-立式铣削中心(三线轨)

X/Y/Z 1/z2行程:800/700/700/700mm

工作台尺寸:1600*700 mm

最大工作负重:1500 kg

Z1/Z2主轴锥孔:BT40-φ150/BT40-φ150

Z1/Z2主轴转速:10000/10000rpm

松刀方式:机械打刀

Z1/Z2刀库容量:24T/24T

控制系统:发那科1包控制系统

X/Y/Z1/Z2轴快递位移:30000mm/min

切削进给率:12000mm/min

定位精度:0.008/全程

外形尺寸:4100×3900×3200

机床重量:12500kg

电力需求:45KVA

  • 产品详情

VH10P2T-700(发那科1包系统+2个皮带式BT50-150-10000主轴+2个刀臂式BT40-24T刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 700
Z1/Z2轴行程 Z1/Z2-axis travel mm 700/700
Z1/Z2主轴端面至工作台面距离 Z1/Z2Distance from guide plane to spindle center mm 150-850/150-850
Z1/Z2主轴中心线到立柱线轨之距离 mm 750/750
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1600×700
最大承重 Maximum load  kg 1500
T型槽 T-slot mm 5-18-125
主轴Spindle
Z1/Z2主轴转速 Spindle Speed rpm 10000/10000
Z1/Z2主轴功率 Spindle motor power KW 11/11
Z1/Z2主轴锥孔 Spindle taper hole BT40-φ150/

BT40-φ150

Z1/Z2主轴弹簧夹头 Spindle collet chuck C32/C32
Z1/Z2松刀方式 Unlock tool way 机械打刀
刀臂式刀库Tool magazine
Z1/Z2刀库容量 Tool magazine Capacity T 24/24
进给率Federate
X/Y/Z1/Z2轴快递位移 Ted X/Y/Z axis express displacement mm/min 30000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm 0.008/全程
重复定位精度 Repeat ability accuracy mm 0.005/全程
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 4100*3900*3200
机床重量



Machine weight kg 12500
电力需求(功率/电流) Power requirement KVA 45

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!
