立式加工中心/

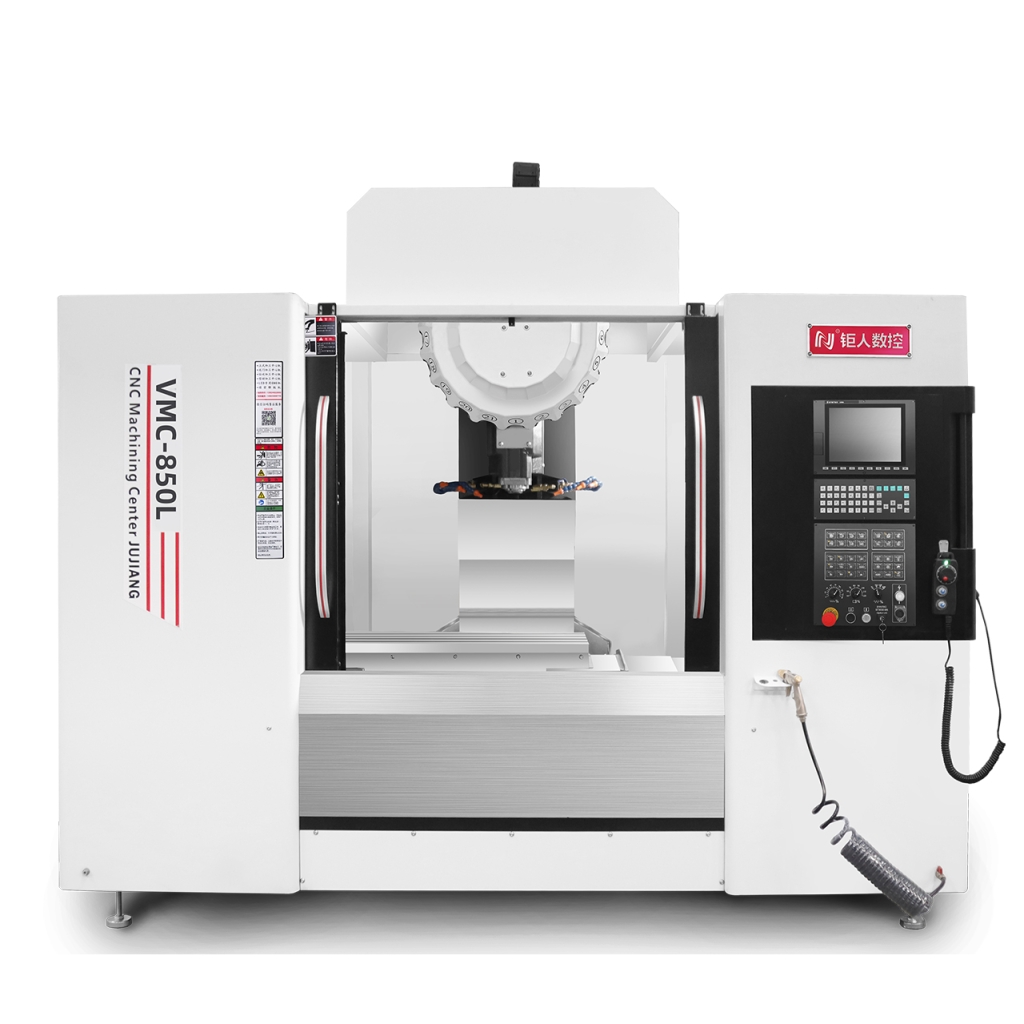

VMC-850L立式加工中心(两线一硬)

X/Y/Z 行程:800/500/500mm

工作台尺寸:1000*500 mm

最大工作负重:450 kg

主轴锥孔:BT40-φ150

主轴转速:8000rpm

松刀方式:油压

刀库容量:24T

控制系统:三菱80B控制系统

X/Y/Z轴快递位移:24000/24000/24000mm/min

切削进给率:12000mm/min

定位精度:±0.003/300

外形尺寸:2650×2880×2920

机床重量:4810kg

电力需求:20KVA

  • 产品详情
  • 可选配置

VMC-850L(三菱M80B+皮带式BT40主轴)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 800
Y轴行程 Y-axis travel mm 500
Z轴行程 Z-axis travel mm 500
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 110-610
主轴中心线到立柱线轨之距离 mm 560
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1000×500
最大承重 Maximum load  kg 450
T型槽 T-slot mm 5-18-90
主轴Spindle
主轴转速 Spindle Speed rpm 8000
主轴功率 Spindle motor power KW 11
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 油压
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 24000/24000/18000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 2650*2880*2920
机床重量



Machine weight kg 4810
电力需求(功率/电流) Power requirement KVA 20

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

VMC-850L(三菱M80B+皮带式BT40主轴)机型可选配置(收费)

序号 配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(谐波齿轮) 本体J1200电机+驱动 1套
3 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
4 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
5 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
6 ¨要选配平口钳 6寸 1个
7 ¨要选配折光仪 手持折光仪 1个
8 ¨要选配 锁刀扳手 C32专用 1个
9 ¨要选配锁刀座 BT40带卡位锁刀座 1个
10 ¨要选配精密刀头 BT40-C32-105(带卡位) 1个
11 ¨要选配精密弹簧夹 C32  3/4/6/8/10/12/16 各1个
12 ¨要选配U盘 1个
13 ¨要选配 组合压板 M16组合压板 1套
