立式加工中心/

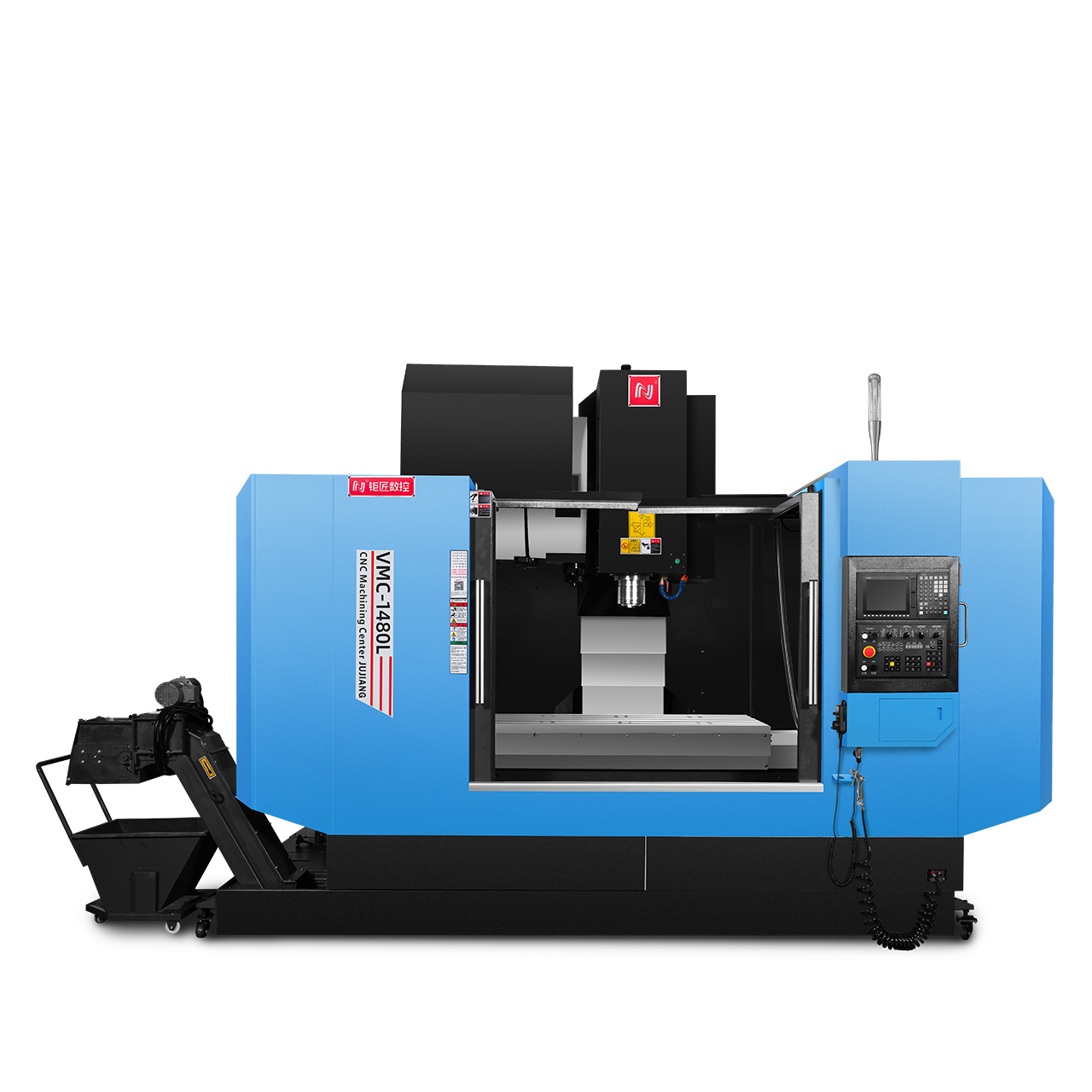

VMC1480L-立式加工中心(两线一硬)

X/Y/Z 行程:1400/800/700mm

工作台尺寸:1500*800 mm

最大工作负重:1400 kg

主轴锥孔:BT50-φ155

主轴转速:8000rpm

松刀方式:气动增压油缸打刀

刀库容量:24T

控制系统:三菱M80B控制系统

X/Y/Z轴快递位移:20000/20000/16000mm/min

切削进给率:10000mm/min

定位精度:±0.003/300

外形尺寸:4100×3200×3400

机床重量:10500kg

电力需求:35KVA

  • 产品详情
  • 可选配置

VMC1480L(三菱M80B+皮带式BT50主轴+刀臂式24T刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1400
Y轴行程 Y-axis travel mm 800
Z轴行程 Z-axis travel mm 700
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 160-860
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 872.5
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1500×800
最大承重 Maximum load  kg 1400
T型槽 T-slot mm 5-18-150
主轴Spindle
主轴转速 Spindle Speed rpm 8000
主轴功率 Spindle motor power KW 18.5
主轴锥孔 Spindle taper hole BT50-φ155
主轴弹簧夹头 Spindle collet chuck C42
松刀方式 Unlock tool way 气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 20000/20000/16000
切削进给率 Cutting feed rate mm/min 10000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 4100*3200*3400
机床重量



Machine weight kg 10500
电力需求(功率/电流) Power requirement KVA 35

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

VMC1480L(三菱M80B+皮带式BT50主轴+刀臂式24T刀库)机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FHR255电机+驱动 1套
2 ¨要选配五轴(涡轮蜗杆) 本体FHR320电机+驱动 1套
3 ¨要选配五轴(涡轮蜗杆) 本体FHR400电机+驱动 1套
4 ¨要选配五轴(谐波齿轮) 本体JS255电机+驱动 1套
5 ¨要选配四轴(本体) 本体HR255,驱动+电机 1套
6 ¨要选配四轴(本体+圆盘尾座) 本体HR255,驱动+电机,圆盘尾座RTH255,L块,桥板 1套
7 ¨要选配四轴(本体+顶尖尾座) 本体HR255,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
8 ¨要选配四轴(本体) 本体HR320,驱动+电机 1套
9 ¨要选配四轴(本体+圆盘尾座) 本体HR320,驱动+电机,圆盘尾座RTH320,L块,桥板 1套
10 ¨要选配四轴(本体+顶尖尾座) 本体HR320,驱动+电机,TJ320顶尖尾座,卡盘法兰 1套
11 ¨要选配四轴(本体) 本体HR400,驱动+电机 1套
12 ¨要选配四轴(本体+圆盘尾座) 本体HR400,驱动+电机,圆盘尾座RTH400,L块,桥板 1套
13 ¨要选配四轴(本体+顶尖尾座) 本体HR320,驱动+电机,TJ400顶尖尾座,卡盘法兰 1套
14 ¨要选配平口钳 6寸 1个
15 ¨要选配折光仪 手持式0-60 1个
16 ¨要选配 锁刀扳手 C42专用 1把
17 ¨要选配锁刀座 BT50带卡位锁刀座 1个
18 ¨要选配精密刀头 BT50-C42-110(带卡位) 1个
19 ¨要选配精密弹簧夹 C42   6/8/10/12/16/20 各1个
20 ¨要选配U盘 1个
21 ¨要选配 组合压板 M16组合压板 1套
22 ¨要选配链式排屑机 1套
23 ¨要选配双螺杆排屑机 1套
24 ¨要选配皮带式BT50-190-8000主轴
