龙门加工中心/

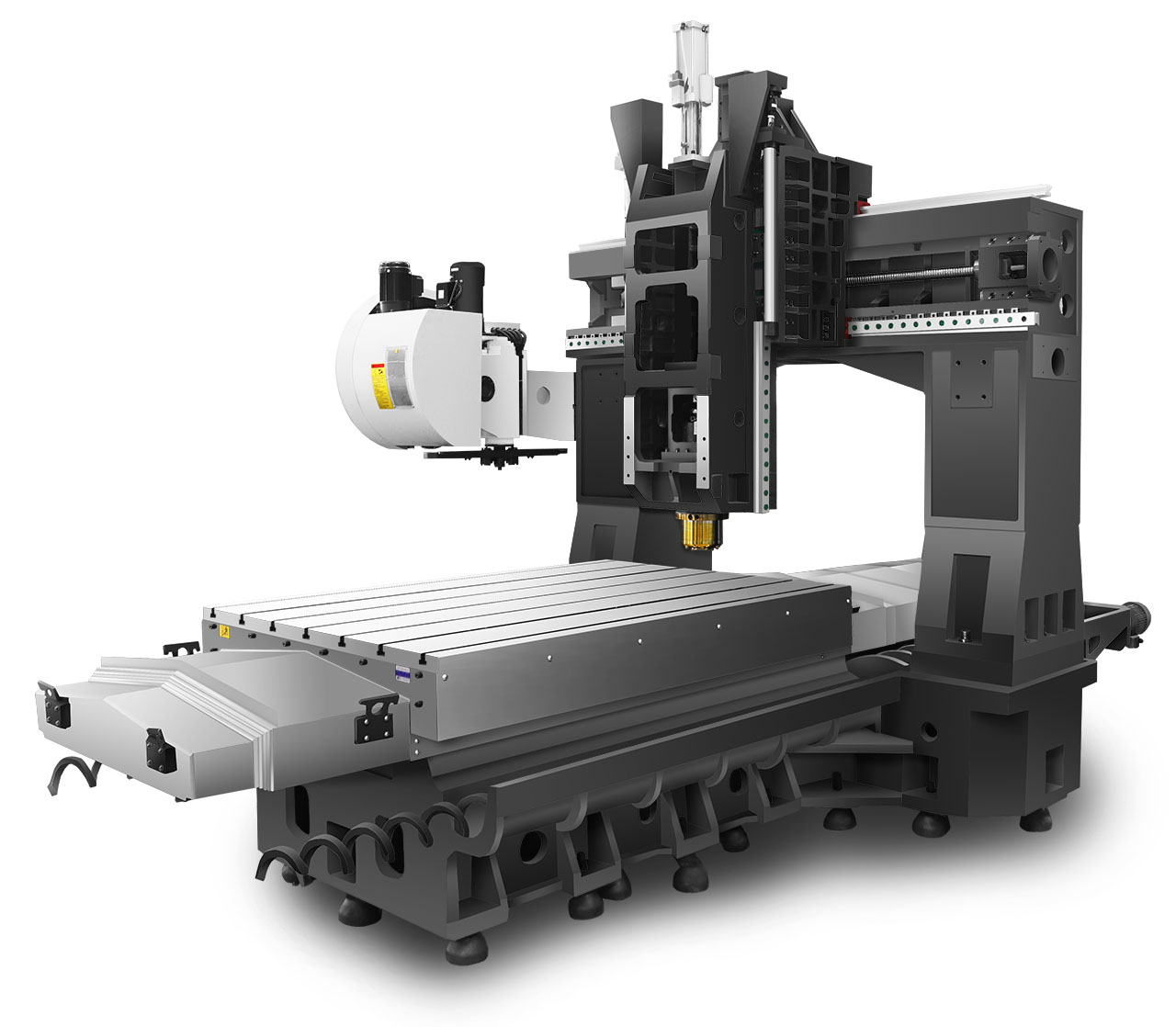

JNC-1814ZL-龙门加工中心-三线轨

X/Y/Z 行程:1800/1400/550mm

工作台尺寸:1800*1200 mm

最大工作负重:2000 kg

主轴锥孔:BT40-φ150

主轴转速:150-12000rpm

松刀方式:气动增压油缸打刀

刀库容量:24T

控制系统:发那科5包控制系统

X/Y/Z轴快递位移:12000mm/min

切削进给率:8000mm/min

定位精度:±0.005/300

外形尺寸:5100 x 3500 x 3500

机床重量:14480kg

电力需求:24KVA

  • 产品详情
  • 可选配置

JNC1814ZL技术参数(发那科5包控制系统+直联BT40主轴)

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1800
Y轴行程 Y-axis travel mm 1400
Z轴行程 Z-axis travel mm 550
龙门宽度(内侧) Gantry width (inside) mm 1400
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 100-650
工作台Worktable
工作台尺寸 Worktable size (L×W) mm 1800×1200
最大承重 Maximum load  kg 2000
T型槽 T-slot mm 7-18-180
主轴Spindle
主轴转速 Spindle Speed rpm 150-12000
主轴功率 Spindle motor power KW 11
主轴锥孔 Spindle taper hole BT40-φ150
主轴弹簧夹头 Spindle collet chuck C32
松刀方式 Unlock tool way 油压
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 12000
切削进给率 Cutting feed rate mm/min 8000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 5100*3500*3500
机床重量 Machine weight kg 14480
电力需求(功率/电流) Power requirement KVA 24

 由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!



JNC-1814ZL(发那科5包控制系统+直联BT40主轴)机型可选配置(收费)

序号 配件名称 产品型号 数量 备  注
1 ¨要选配BT40刀库 机械臂BT40-24T 1套
2 ¨要选配四轴(本体) 本体HR320,驱动+电机 1套
3 ¨要选配四轴(本体+圆盘尾座) 本体HR320,驱动+电机,圆盘尾座RTH320,L块,桥板 1套
4 ¨要选配四轴(本体+顶尖尾座) 本体HR320,驱动+电机,TJ320顶尖尾座,卡盘法兰 1套
5 ¨要选配平口钳 6寸 1个
6 ¨要选配手持式折光仪 0-60 1个
7 ¨要选配 锁刀扳手 C32专用扳手 1把
8 ¨要选配锁刀座 BT40(带卡位) 1个
9 ¨要选配精密刀头 BT40-C32-105mm(带卡位) 1个
10 ¨要选配精密弹簧夹 C32  4/6/8/10/12/16 各1个
11 ¨要选配 组合压板 M16组合压板 1套
12 ¨要选配内六扳手 1套
13 ¨要选配十、一字螺丝刀 各1把
