卧式加工中心/

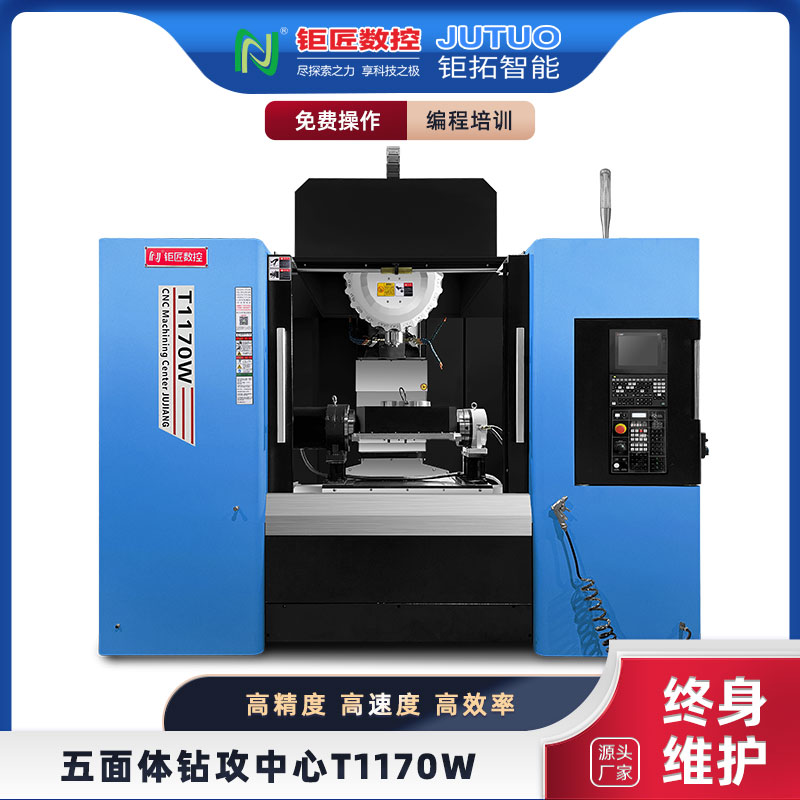

t1170w高速五轴钻攻加工中心

X/Y/Z行程: 1100*700*500
工件最大回转直径: Φ1210
工作台尺寸: Φ340
T型槽: 4-12-90°
最大承重: 100
主轴锥孔: BT30-120
刀库容量: 21T
X/Y/Z轴快递位移: 36000
主轴端面至工作台中心距离:500-1000

  • 产品详情
  • 可选配

T1170W(三菱M80B系统+直联式BT30-120主轴+夹臂式21T伺服刀库)技术参数

Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1100
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 500
主轴端面至工作台面距离 Distance from guide plane to spindle center mm 500-1000
主轴中心线到立柱线轨之距离 Distance from spindle center to column rail mm 827
转台竖直时最大工件回转直径 Max workpiece rotation diameter mm Φ1210
可加工工件(长X宽X高)

(含夹具)

Machinable workpiece size

(length*Width*Height)(Including fixtures)



90

mm 1100X500X140
工作台Worktable
五轴工作台尺寸 Worktable size mm Φ340
最大承重 Maximum load  kg 100
T型槽 T-slot mm 4-12-90°
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 7.5
主轴锥孔 Spindle taper hole   ER25
松刀方式 Unlock tool way   机械式
夹臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 21
最大刀具长度 Max tool length mm 150
最大刀具直径/临空刀 Maximum tool diameter mm 60/80
最大刀具重量 Maximum tool weight Kg 3
换刀时间 Tool change time Sec 0.3~1.2
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.003/300
重复定位精度 Repeat ability accuracy mm ±0.002/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 3300*3300*3100
机床重量



Machine weight kg 7200
电力需求(功率/电流) Power requirement KVA 25

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,如蒙惠顾时,请确认规格是否变更!

T1170W(三菱M80B系统+直联式BT30-120主轴+夹臂式21T伺服刀库)机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配五轴(涡轮蜗杆) 本体FAR210电机+驱动 1套
2 ¨要选配五轴(涡轮蜗杆) 本体FHR255电机+驱动 1套
3 ¨要选配五轴(涡轮蜗杆) 本体FHR320电机+驱动 1套
4 ¨要选配五轴(谐波齿轮) 本体JS210电机+驱动 1套
5 ¨要选配五轴(谐波齿轮) 本体JS255电机+驱动 1套
6 ¨要选配四轴(本体) 本体AR210,驱动+电机 1套
7 ¨要选配四轴(本体+圆盘尾座) 本体AR210,驱动+电机,圆盘尾座RTA210,L块,桥板 1套
8 ¨要选配四轴(本体+顶尖尾座) 本体AR210,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
9 ¨要选配四轴(本体) 本体HR255,驱动+电机 1套
10 ¨要选配四轴(本体+圆盘尾座) 本体HR255,驱动+电机,圆盘尾座RTH255,L块,桥板 1套
11 ¨要选配四轴(本体+顶尖尾座) 本体HR255,驱动+电机,TJ210顶尖尾座,卡盘法兰 1套
12 ¨要选配平口钳 6寸 1个
13 ¨要选配折光仪 手持式0-60 1个
14 ¨要选配 锁刀扳手 ER25锁刀扳手 1把
15 ¨要选配锁刀座 BT30带卡位锁刀座 1个
16 ¨要选配精密刀头 BT30-ER25-70mm(带卡位) 1个
17 ¨要选配精密弹簧夹 ER25  4/6/8/10/12 各1个
18 ¨要选配U盘   1个
19 ¨要选配 组合压板 M12组合压板 1套
20 ¨要选配链式排屑机   1套
