卧式加工中心/

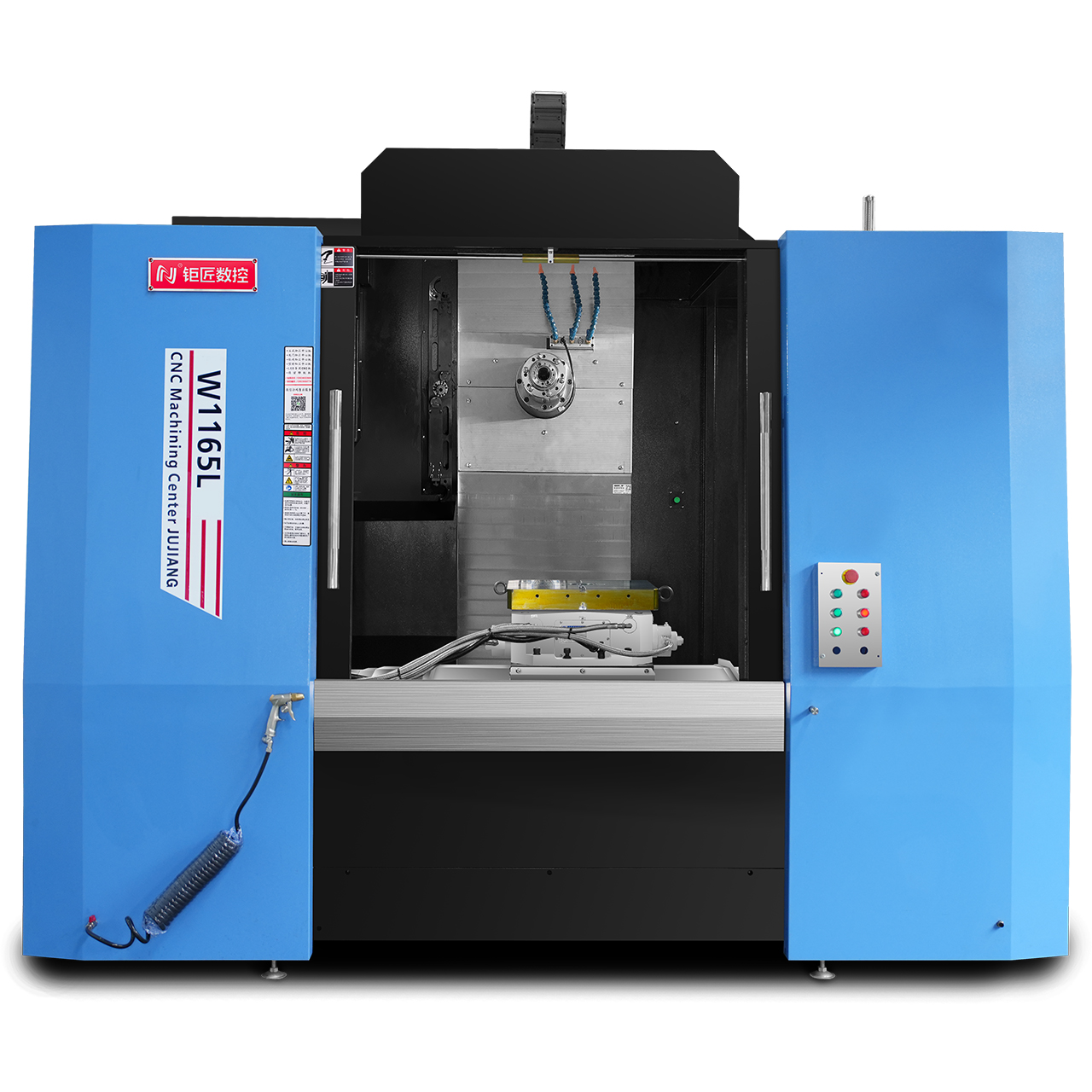

W1165L-高速卧式加工中心

X/Y/Z 行程:1100/700/700mm

工作台尺寸:500*500 mm

最大工作负重:700kg

主轴锥孔:BT40-φ140

主轴转速:12000rpm

松刀方式:气动增压油缸打刀

刀库容量:24T

控制系统:三菱M80B控制系统

X/Y/Z轴快递位移:36000mm/min

切削进给率:12000mm/min

定位精度:±0.005/300

外形尺寸:3350×3200×2700

机床重量:6500kg

电力需求:25KVA

  • 产品详情
  • 可选配置

W1165L(三菱M80B+直联式BT40主轴+刀臂式24T刀库)技术参数Technical Parameters

型号 model 单位(unit)
行程Travel
X轴行程 X-axis travel mm 1100
Y轴行程 Y-axis travel mm 700
Z轴行程 Z-axis travel mm 700
主轴端面至工作台中心距离 Distance from guide plane to spindle center mm 300-1000
主轴中心线到工作台面距离 Distance from horizontal spindle centerline toworkbench surface mm 20-720
工作台Worktable
工作台尺寸 Worktable size mm 500X500
T型槽 Maximum load mm 5-18-100
最大承重 Maximum load  kg 700
最小设定角度 Minimum setting angle Deg. 90°
累计分割精度 Accumulated segmentation accuracy Sec. 4″
重复精度 Repeatability Sec. ±1″
主轴Spindle
主轴转速 Spindle Speed rpm 12000
主轴功率 Spindle motor power KW 7.5Kw
主轴锥孔 Spindle taper hole   BT40-φ140
主轴弹簧夹头 Spindle collet chuck   C32
松刀方式 Unlock tool way   气动增压油缸打刀
刀臂式刀库Tool magazine
刀库容量 Tool magazine Capacity T 24
进给率Federate
X/Y/Z轴快递位移 Ted X/Y/Z axis express displacement mm/min 36000
切削进给率 Cutting feed rate mm/min 12000
精度Accuracy
定位精度 Pointing accuracy mm ±0.005/300
重复定位精度 Repeat ability accuracy mm ±0.003/300
机床信息Machine information
机床外形尺寸 Machine dimension (L×W×H) mm 3350*3200*2700
机床重量



Machine weight kg 6500
电力需求(功率/电流) Power requirement KVA 25

由于本公司不断改进产品,因此本公司保留随时更改设计及规格和配置的权利且不另行通知,

如蒙惠顾时,请确认规格是否变更!

W1165L(三菱M80B+直联式BT40主轴+刀臂式24T刀库)机型可选配置(另计费用

配件名称 产品型号 数量 备  注
1 ¨要选配伺服转台 工作台:500X500,最小设定单位5° 1套
2 ¨要选配伺服转台 工作台:500X500,最小设定单位1° 1套
3 ¨要选配伺服转台 工作台:630X630,最小设定单位5° 1套
4 ¨要选配伺服转台 工作台:630X630,最小设定单位1° 1套
5 ¨要选配平口钳 6寸 1个
6 ¨要选配折光仪 手持式0-60 1个
7 ¨要选配 锁刀扳手 C32专用 1把
8 ¨要选配锁刀座 BT40带卡位锁刀座 1个
9 ¨要选配精密刀头 BT40-C32-105(带卡位) 1个
10 ¨要选配精密弹簧夹 C32    3/4/6/8/10/12/16 各1个
11 ¨要选配U盘 1个
12 ¨要选配 组合压板 M16组合压板 1套
13 ¨要选配链式排屑机 1套
